Geländemodell Grabenwiese, Weisslingen

Ein 3D-CAD-Geländemodell ermöglicht eine präzise Darstellung der topografischen Merkmale eines Geländes. Es erfasst die Höhenunterschiede, Steigungen, Ebenen und andere Geländedetails, was zu einer genauen und realistischen Darstellung führt.

Bei diesem Projekt war der hohe VDE Geländestandard gefragt, das bedeutet das wir neben dem gewachsenen Gelände auch Zäune, Schächte, Bäume, Mauern, Treppen, usw. modellieren.

Die Gebäude wurden als Kubus mit Türen jedoch ohne Fenster gewünscht, da nur die Höhen der Gebäude und Eingänge für die kommende Planung relevant sein werden.

Bei den Schächten haben wir zusätzlich zur Position auch die Schachttiefen gemessen und angegeben.

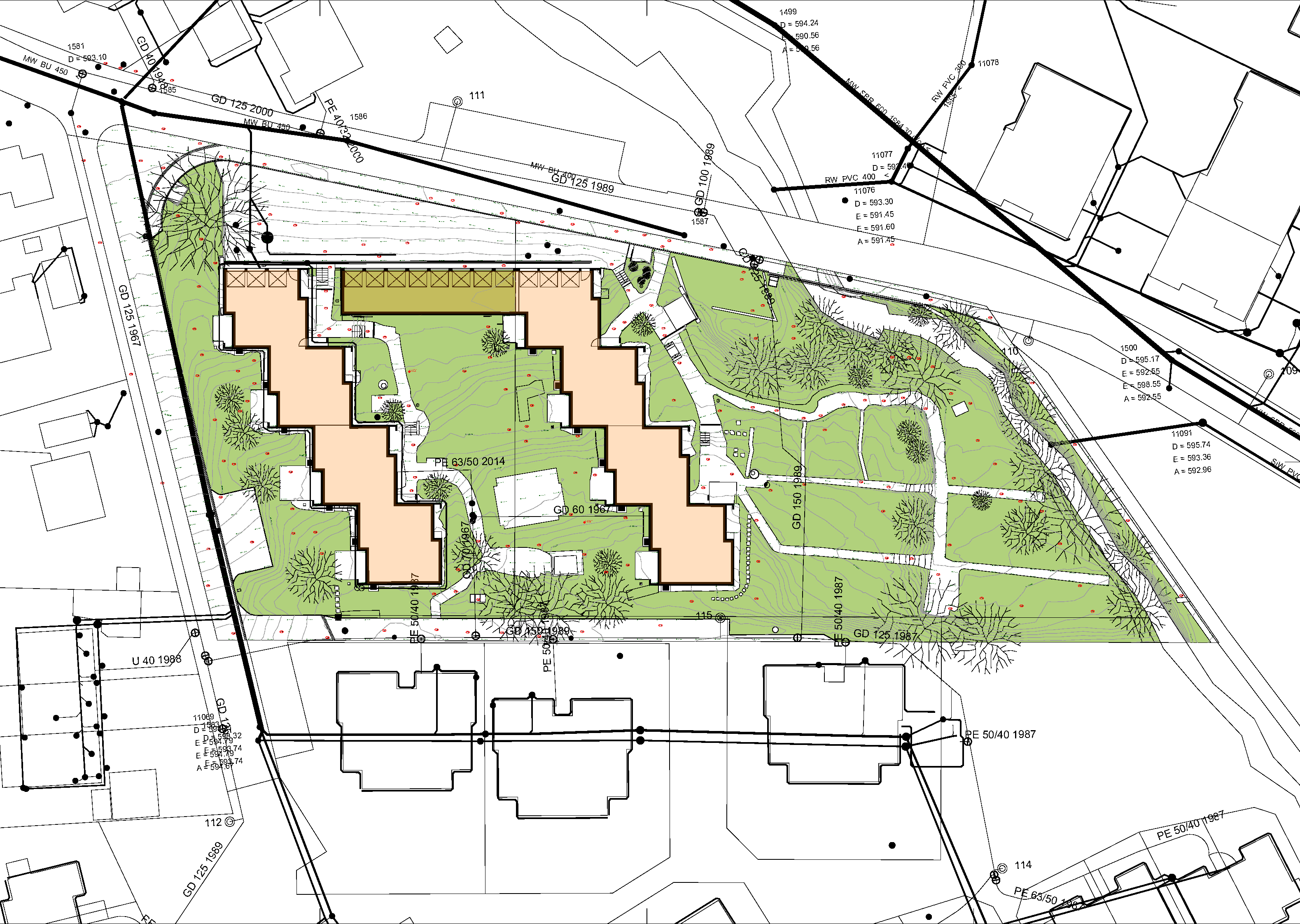

Damit das Projekt mit zusätzlichen vorhandenen Informationen aufgewertet wird, haben wir in den 2D Plänen Katasterpläne implementiert.

Das Ergebnis ist eine vollständige Übersicht über das Gelände mit allen Details und wichtigen Informationen für die Planung.
