Fassaden & Dachgeschoss 3D Modell | Gebäudeensemble

Nicht jedes Projekt braucht jedes Geschoss im Modell. Bei diesem historischen Gebäudeensemble lag der Fokus auf der Gebäudehülle, den Dachgeschossen mit Estrich und der ganzen Parzelle. Genau diese Bereiche hat VDE mit 3D-Laserscanning erfasst und in ArchiCAD 28 modelliert.

Gezielt statt flächendeckend

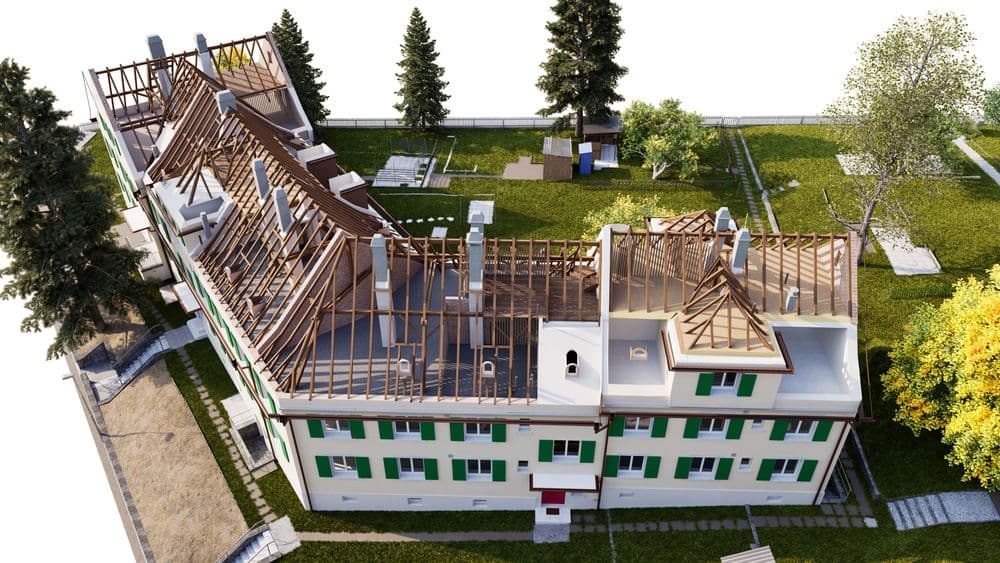

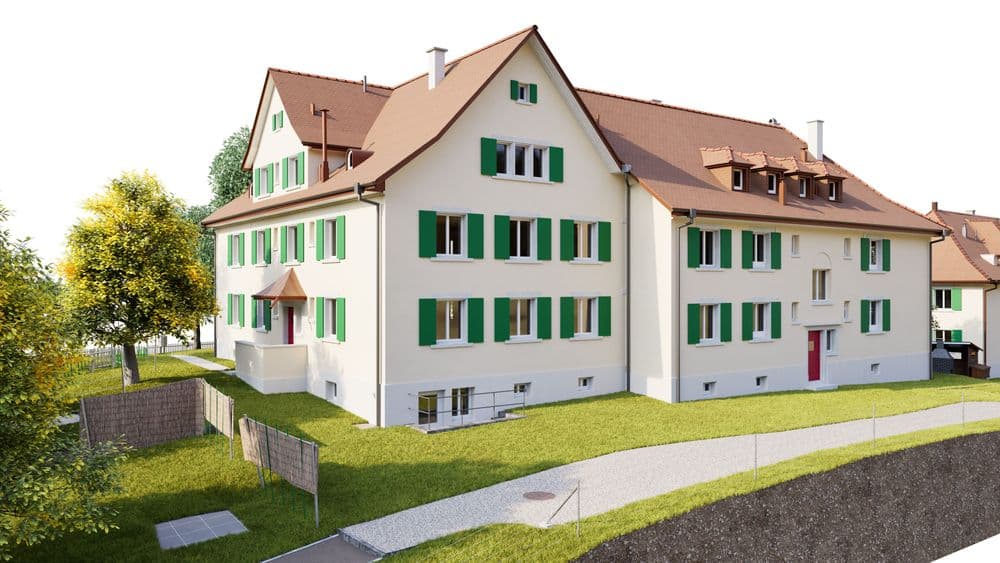

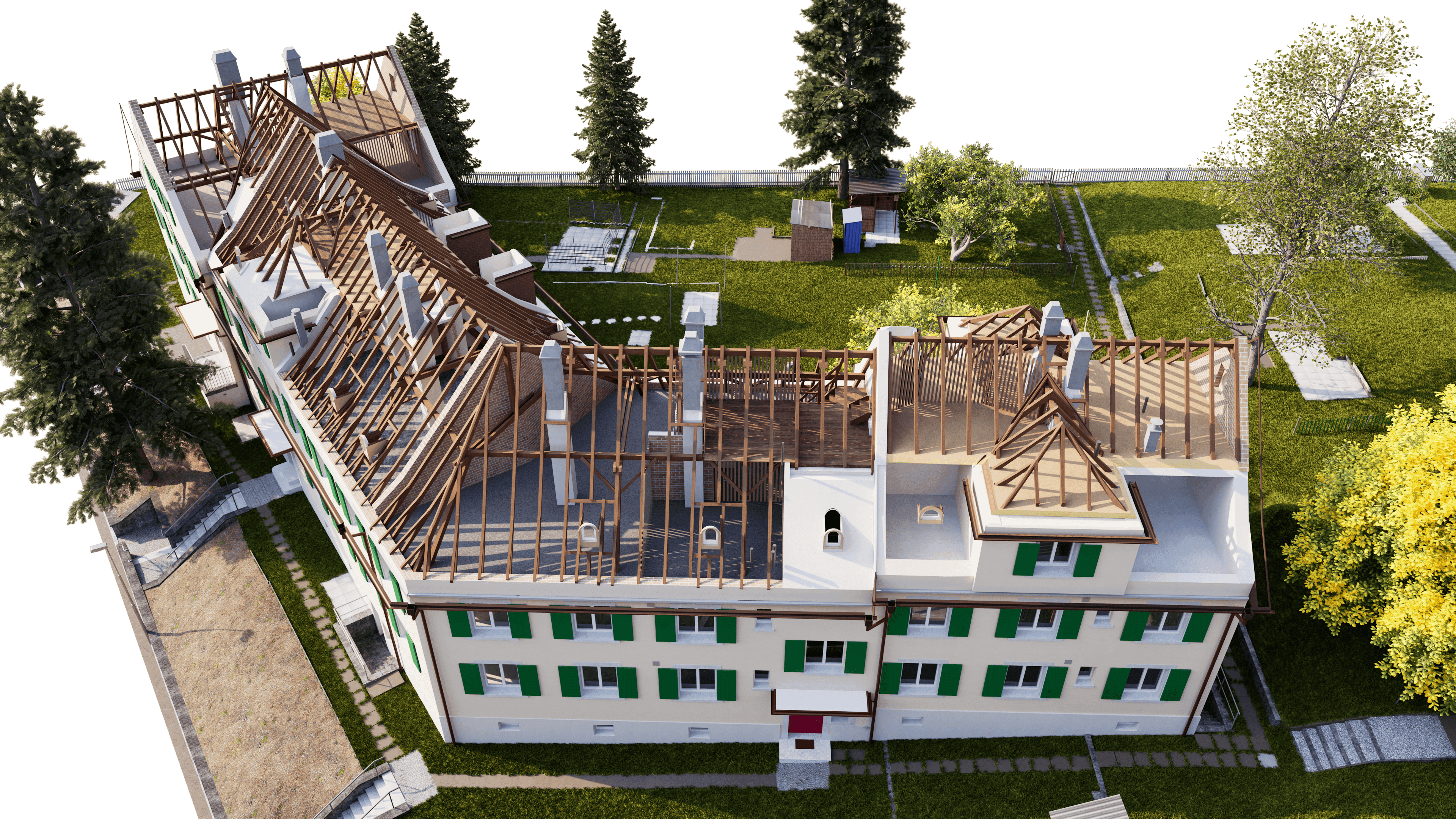

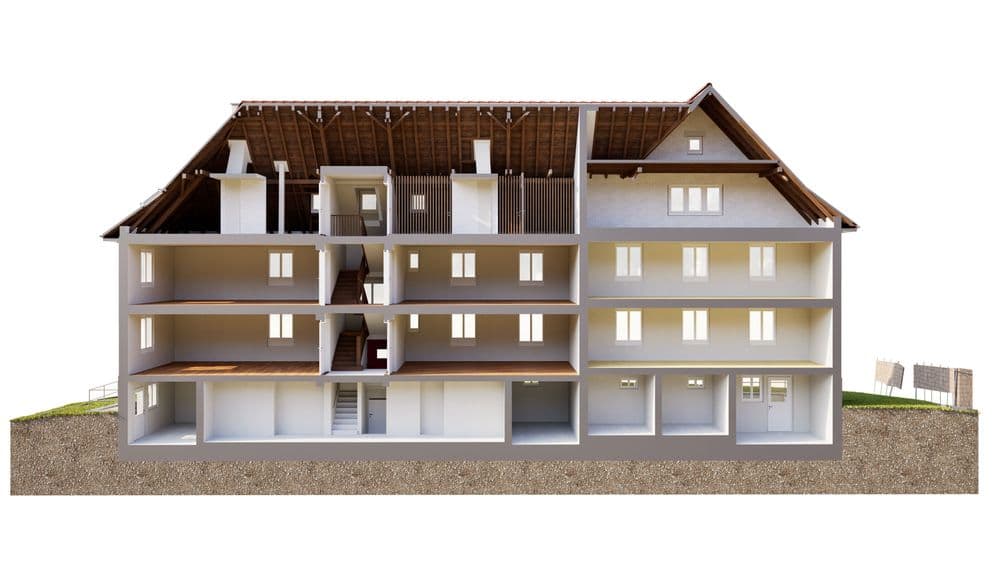

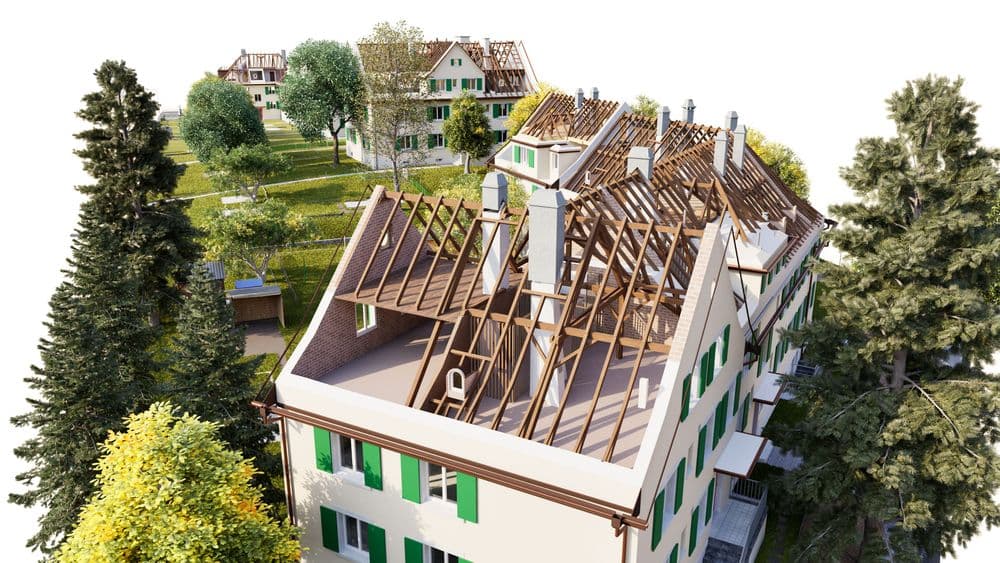

Modelliert wurden die vollständigen Fassaden mit Fenstern, Fensterläden und Lukarnen sowie Dachgeschoss und Estrich mit dem gesamten Dachstuhl. Sparren, Pfetten, Streben und Kamine bilden dort ein dichtes Geflecht, das nur mit gut gewählten Scanpositionen lückenlos erfasst wird. Die Treppenhäuser wurden vom Untergeschoss bis in den Estrich vermessen, die übrigen Geschosse blieben bewusst ausserhalb des Umfangs.

Gelände im Premium-Standard

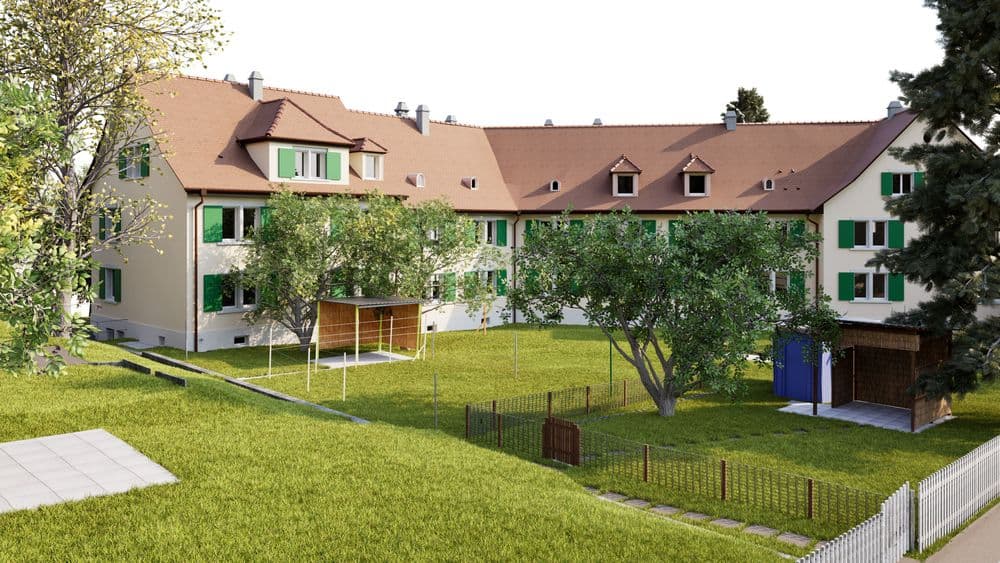

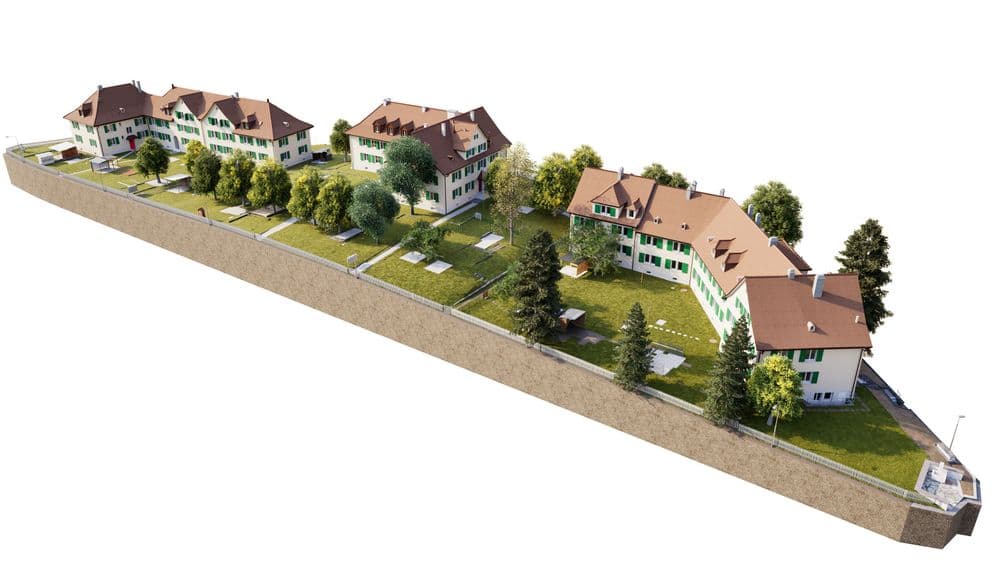

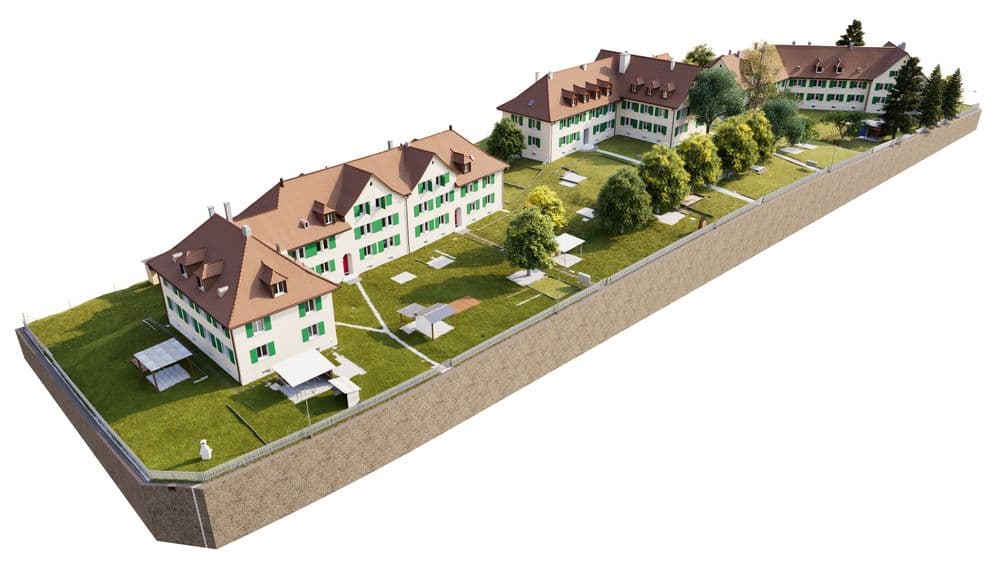

Die ganze Parzelle wurde im Geländestandard Premium modelliert: Terrain, Stützmauern, Treppen, Wege, Zäune, Kandelaber, Nebenbauten und Bäume. Ein gelayouteter Höhenkurvenplan ergänzt das Modell als Grundlage für die Umgebungsplanung.

Leistungsumfang

• Gebäude: 3D-Modell der Fassaden, des Dachgeschosses und des Estrichs inklusive Dachstuhl
• Treppenhäuser: Vermessung über UG, EG, 1. OG, DG und Estrich
• Gelände: ganze Parzelle im Premium-Standard, Höhenkurvenplan gelayoutet
• Software: ArchiCAD 28, Zeichnungsvorlage gemäss VDE und Kunde
• Abgabe: ArchiCAD File, DWG, DXF & PDF

Sie brauchen ein Modell genau für die Bereiche, die Sie planen? VDE legt den Modellierungsumfang gemeinsam mit Ihnen fest, mit einer garantierten Genauigkeit von ±2 cm.
