3D Digitalisierung von Bauplänen – 3D-Modell aus 2D-Plänen

3D Digitalisierungen

3D-Digitalisierung aus Plänen ist die Umwandlung bestehender 2D-Grundrisse, Schnitte und Fassadenansichten in ein vollständig nachmodelliertes 3D-CAD-Modell — ohne erneute Vor-Ort-Vermessung. VDE überführt vorhandene Planunterlagen in ein räumliches Gebäudemodell, direkt weiterverarbeitbar in ArchiCAD, Revit, Vectorworks oder Allplan. Im Unterschied zu Scan-to-BIM basiert die 3D-Digitalisierung ausschliesslich auf vorhandenen Plänen und eignet sich dann, wenn diese aktuell und vollständig sind.

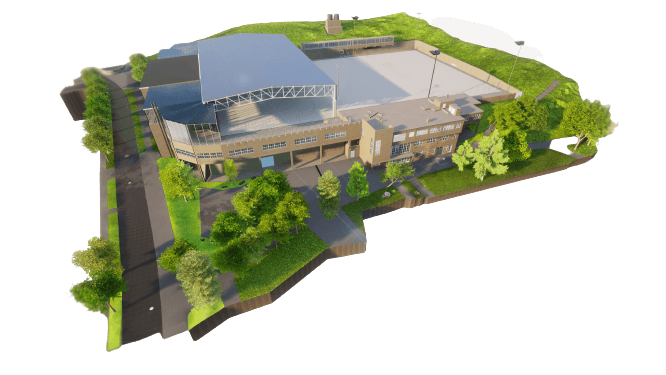

3D-Modell eines Gebäudes erstellt aus digitalisierten Grundrissen, Schnitten und Fassaden.
Dreidimensionales CAD-Modell basierend auf aktuellen Bestandsplänen.
3D-Digitalisierung eines bestehenden Gebäudes für Umbau- und Sanierungsplanung.
Architektur-3D-Modell aus bestehenden PDF- und CAD-Plänen erstellt.

Vom 2D-Plan zum vollständigen 3D-Gebäudemodell

Die 3D-Digitalisierung verwandelt bestehende Grundrisse, Schnitte und Ansichten in ein vollständiges digitales Gebäudemodell.

Dabei werden vorhandene Planinformationen zu einem konsistenten räumlichen Modell zusammengeführt.

Grundlagen für eine 3D-Digitalisierung sind:

  • 2D-Grundrisspläne
  • 2D Schnitte
  • 2D Fassadenansichten
  • andere vorhandene Bestandspläne oder CAD-Dateien

So entsteht ein vollständiges 3D-Gebäudemodell als Grundlage für die weitere Planung.

Effiziente Lösung bei aktuellen Bestandsplänen

Wenn vorhandene 2D-Pläne aktuell und vollständig sind, bietet die 3D-Digitalisierung eine besonders effiziente Lösung.

In solchen Fällen kann ein 3D-Modell erstellt werden, ohne dass eine zusätzliche Vermessung notwendig ist.

Besonders geeignet ist dies bei:

  • aktuellen Bestandsplänen
  • vollständigen Grundrissunterlagen
  • vorhandenen Schnitten und Fassaden
  • gut dokumentierten Gebäudestrukturen

So entsteht eine verlässliche Planungsgrundlage ohne zusätzlichen Vermessungsaufwand.

Kompatibel mit gängigen CAD- und BIM-Systemen

Das aus der 3D-Digitalisierung entstandene Modell lässt sich direkt in gängigen Planungsprogrammen weiterverwenden.

Dazu gehören beispielsweise:

  • ArchiCAD
  • Revit
  • Allplan
  • Vectorworks

Die Modelle sind so aufgebaut, dass sie problemlos in bestehende Planungsworkflows integriert werden können.

So entsteht ein flexibles 3D-Modell, das sich direkt in der Planung weiterverwenden lässt.

Bessere Verständlichkeit durch 3D

Ein digitales 3D-Gebäudemodell erleichtert die Abstimmung zwischen allen Projektbeteiligten.

Die räumliche Darstellung hilft dabei, Gebäude schneller und klarer zu verstehen.

Davon profitieren insbesondere:

  • Bauherren
  • Architektinnen und Planer
  • Fachplaner
  • Behörden

Durch die 3D-Digitalisierung entsteht ein einheitliches und visuell verständliches Gebäudemodell für eine klare Projektkommunikation.
