3D-Bestandsmodell: Wie genau ist die Vermessung?

Moderne 3D-Laserscanner messen im Millimeterbereich. Bedeutet das automatisch, dass auch das fertige 3D-Bestandsmodell so präzise ist? Nicht unbedingt. Massgebend ist die gesamte Verarbeitungskette: von der Aufnahme über die Registrierung und Qualitätskontrolle der Punktwolken bis zur fertigen CAD- oder BIM-Modellierung.

Hersteller geben für professionelle terrestrische Laserscanner beeindruckende Werte an. Die Messgenauigkeit eines einzelnen Scans ist jedoch nicht gleichzusetzen mit der Genauigkeit eines fertigen 3D-Bestandsmodells. Dazwischen liegen mehrere Arbeitsschritte, welche die Qualität des Endprodukts wesentlich beeinflussen.

Bei VDE Villa Digital Engineering AG betrachten wir deshalb den gesamten Prozess. Unser Ziel ist ein zuverlässiges 3D-Bestandsmodell, auf dessen Grundlage Architekten und Planer sicher weiterarbeiten können.

1. Ein einzelner Laserscan misst im Millimeterbereich

Bei VDE setzen wir unter anderem den RIEGL VZ-400i ein. Der Hersteller gibt für diesen terrestrischen Laserscanner eine Genauigkeit von 5 mm und eine Präzision von 3 mm auf 100 m Distanz an, gemessen unter definierten Testbedingungen.

Genauigkeit beschreibt, wie nahe ein Messwert am tatsächlichen Wert liegt. Präzision beschreibt, wie gut sich eine Messung wiederholen lässt. Beide Werte beziehen sich auf einen einzelnen Scan, nicht auf das fertige Modell.

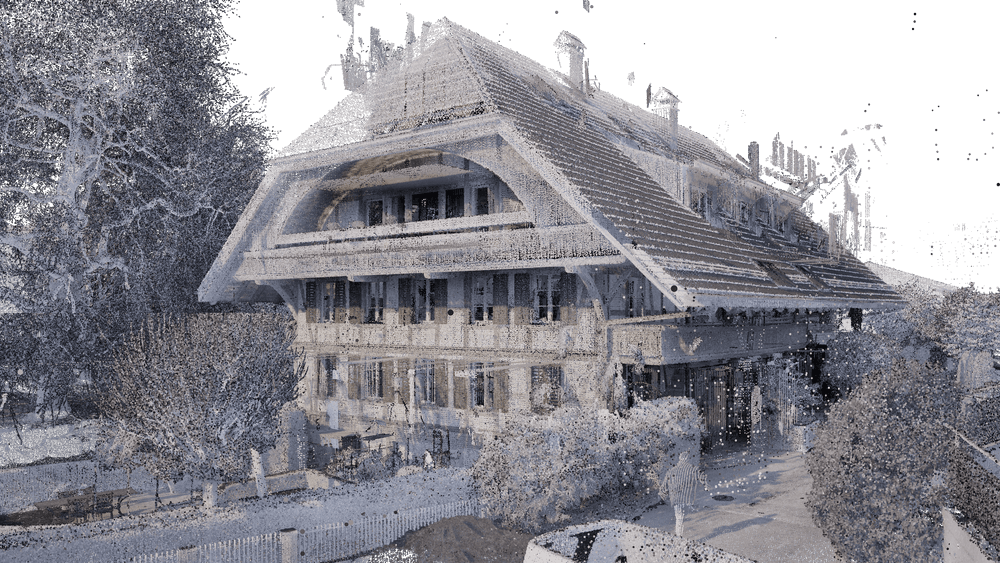

Pro Scan werden Millionen von Messpunkten erfasst, welche die sichtbaren Oberflächen eines Gebäudes dreidimensional abbilden: Wände, Decken, Böden, Fassaden und zahlreiche weitere Bauteile.

Ein einzelner Scan reicht jedoch selten aus, um ein ganzes Gebäude aufzunehmen. Je nach Grösse und Komplexität sind Dutzende oder sogar Hunderte Scanpositionen notwendig. Genau hier beginnt eine der wichtigsten Herausforderungen.

2. Aus vielen Scans entsteht eine Gesamtpunktwolke

Damit ein vollständiges digitales Abbild entsteht, werden alle Einzelaufnahmen in einem gemeinsamen Koordinatensystem zusammengeführt. Dieser Prozess heisst Registrierung. Die Scans werden dabei anhand gemeinsamer geometrischer Merkmale und weiterer Vermessungsinformationen zueinander ausgerichtet.

Obwohl jeder Scan sehr präzise misst, können beim Zusammenführen zusätzliche Abweichungen entstehen. Aus unserer Erfahrung bewegen sich diese bei einer registrierten Gesamtpunktwolke je nach Projekt und Aufnahmebedingungen häufig im Bereich von ungefähr 1 cm.

Bei grossen Objekten mit vielen Scanpositionen kommt hinzu, dass sich kleine Abweichungen von Position zu Position aufsummieren können. Ein langer Korridor oder ein weitläufiges Areal ist deshalb anspruchsvoller als ein einzelner Raum.

Auch eine Punktwolke mit guten statistischen Registrierungswerten kann lokale Verschiebungen enthalten. Wandflächen aus unterschiedlichen Scanpositionen liegen dann leicht versetzt zueinander. Solche Abweichungen sind nicht immer sofort erkennbar und wirken sich direkt auf die Geometrie des Bestandsmodells aus, wenn sie bei der Modellierung unbemerkt bleiben.

3. Warum eine automatische Registrierung allein nicht ausreicht

Moderne Registrierungssoftware führt Scans weitgehend automatisch zusammen und berechnet, wie gut die Aufnahmen geometrisch zueinanderpassen. Diese Werte sind eine wichtige Grundlage für die Qualitätssicherung, ersetzen aber nicht die fachliche Kontrolle der registrierten Punktwolke.

Ein Beispiel: Zwei Scanpositionen erfassen dieselbe Wand. Nach der automatischen Registrierung liegen die Punktwolken in einem Bereich leicht versetzt übereinander. Die Software weist insgesamt trotzdem gute Werte aus, weil die lokale Abweichung im Durchschnitt des ganzen Projekts kaum ins Gewicht fällt.

Bleibt diese Verschiebung unerkannt, wird die Wand bei der Modellierung möglicherweise falsch interpretiert. Gerade bei grossen und komplexen Bestandsgebäuden ist eine gezielte Qualitätskontrolle deshalb unverzichtbar.

4. Die VDE-Qualitätskontrolle: Erfahrung aus über 2'000 Projekten

Bei VDE haben wir über viele Jahre einen eigenen Workflow zur Kontrolle und Optimierung registrierter Punktwolken entwickelt. Mehr als 2'000 Projekte haben uns gezeigt, wo bei der Registrierung besonders häufig Schwierigkeiten entstehen.

Unsere Mitarbeitenden verlassen sich deshalb nicht allein auf die berechneten Registrierungswerte. Sie prüfen die Gesamtpunktwolke gezielt auf lokale Verschiebungen und geometrische Unstimmigkeiten, insbesondere dort, wo unterschiedliche Scanpositionen aufeinandertreffen oder Abweichungen die spätere Modellierung beeinflussen könnten.

Relevante Verschiebungen werden analysiert und korrigiert. So reduzieren wir das Risiko, dass unerkannte Registrierungsfehler in das fertige CAD- oder BIM-Modell gelangen. Die Qualität einer Punktwolke hängt damit nicht nur von der Software ab, sondern wesentlich von der Erfahrung der Personen, welche die Daten kontrollieren und aufbereiten.

5. Von der Punktwolke zum 3D-Bestandsmodell

Nach Registrierung und Qualitätskontrolle beginnt die Modellierung. Aus Millionen von Messpunkten entsteht ein strukturiertes 3D-Bestandsmodell, in dem Wände, Decken, Böden, Fenster, Türen und Dachkonstruktionen als CAD- oder BIM-Elemente aufgebaut sind. VDE modelliert unter anderem nativ in ArchiCAD, Vectorworks, Revit und Allplan.

Eine Punktwolke bildet gemessene Oberflächen ab. Ein CAD- oder BIM-Modell besteht dagegen aus geometrisch interpretierten Bauteilen. Dazwischen liegen fachliche Entscheidungen: Wie wird eine unregelmässige Wand dargestellt? Wie werden Verformungen berücksichtigt? Welche geometrischen Besonderheiten sind relevant?

Je nach vereinbartem Modellierungsstandard werden Bauteile verformungsgerecht oder innerhalb definierter Toleranzen begradigt dargestellt. Deshalb unterscheiden wir klar zwischen Messgenauigkeit, Modellierungsgenauigkeit und bewusst vereinfachter Geometrie.

6. Massgebend ist die Genauigkeit des fertigen Modells

Für Architekten und Planer zählt nicht, welche Genauigkeit ein einzelner Laserscan erreicht, sondern wie zuverlässig das fertige 3D-Bestandsmodell als Planungsgrundlage ist.

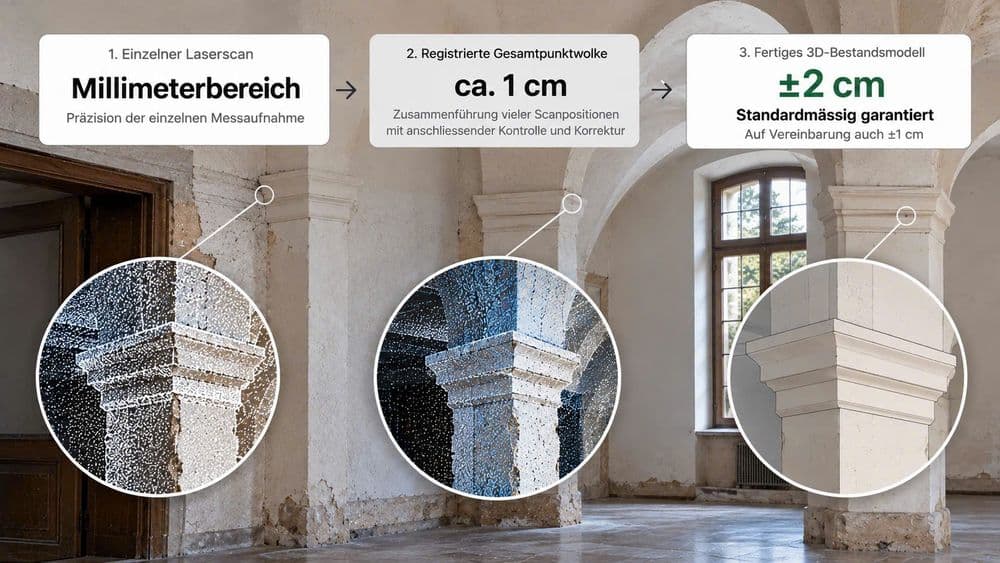

VDE garantiert standardmässig eine Genauigkeit von ±2 cm für das fertige 3D-Bestandsmodell. Auf vorgängige Vereinbarung sind auch ±1 cm möglich. Die Werte beziehen sich auf die gemäss vereinbartem Modellierungsstandard dargestellte Geometrie; bewusst vereinbarte Vereinfachungen und Begradigungen sind entsprechend zu berücksichtigen.

• Aufnahme: präzise Messung mit professionellen Laserscannern
• Registrierung: sorgfältiges Zusammenführen der einzelnen Scanpositionen
• Kontrolle: gezielte Prüfung der Gesamtpunktwolke auf lokale Verschiebungen
• Korrektur: Bereinigung erkannter Registrierungsabweichungen
• Modellierung: fachgerechter Aufbau des CAD- oder BIM-Modells
• Abschlussprüfung: Qualitätskontrolle des fertigen Bestandsmodells

Ausschlaggebend ist also nicht die technische Genauigkeit eines einzelnen Geräts, sondern die Qualität des gesamten Prozesses.

7. Warum diese Unterscheidung für Architekten wichtig ist

Ein zuverlässiges Bestandsmodell ist die Grundlage für Umbauten, Sanierungen, Erweiterungen und die Koordination verschiedener Fachplaner. Werden geometrische Abweichungen bei Vermessung oder Modellierung nicht erkannt, setzen sie sich in der Planung fort. Die Folgen sind zusätzlicher Koordinationsaufwand, Planungsanpassungen oder Probleme bei der Ausführung.

• Fragen Sie Ihren Vermessungspartner: Wie werden die einzelnen Scans registriert?
• Wie wird die Gesamtpunktwolke auf lokale Verschiebungen kontrolliert?
• Welche Qualitätssicherung erfolgt vor der Modellierung?
• Welche Genauigkeit wird für das fertige 3D-Bestandsmodell garantiert, und worauf bezieht sie sich?
• Nach welchen Modellierungsstandards wird gearbeitet?

Erst diese Antworten ermöglichen eine fundierte Beurteilung der angebotenen Leistung.

8. Genauigkeit ist nicht dasselbe wie Detaillierungsgrad

Ein Modell kann geometrisch sehr genau sein und trotzdem bewusst vereinfacht dargestellt werden. Ein historisches Fenster lässt sich als gewöhnliches Bibliothekselement modellieren oder mit seinen individuellen Profilen und Besonderheiten nachbilden. Beide Varianten können dieselben Genauigkeitsanforderungen erfüllen; der Unterschied liegt im Detaillierungsgrad und im Modellierungsaufwand.

VDE unterscheidet deshalb zwischen der Genauigkeit des Modells und den vereinbarten Zeichnungsstandards. Welche Details nötig sind, hängt davon ab, wie das Modell später genutzt wird. Mehr dazu erfahren Sie in unserem Beitrag über Detaillierungsgrad und Zeichnungsstandards von 3D-Bestandsmodellen.

Fazit: Genauigkeit entsteht im gesamten Prozess

Moderne Laserscanner liefern hochpräzise Messdaten im Millimeterbereich. Die Qualität des Endprodukts bestimmen jedoch die Registrierung der Einzelaufnahmen, die gezielte Kontrolle der Gesamtpunktwolke und die fachgerechte Modellierung.

Auf Grundlage von mehr als 2'000 Projekten haben wir dafür eigene Prozesse zur Qualitätskontrolle entwickelt. Unser Anspruch ist nicht nur eine präzise Messung, sondern ein zuverlässiges 3D-Bestandsmodell: standardmässig mit einer garantierten Genauigkeit von ±2 cm, auf Vereinbarung auch mit ±1 cm.
