Denkmalgeschützte Gebäude vermessen mit 3D-Laserscanning

Denkmalpflege trifft 3D-Vermessung – wie historische Gebäude digital bewahrt werden
Historische Gebäude erzählen Geschichten – von früheren Bauweisen, von Umbauten über Generationen hinweg und von Details, die sich in keinem heutigen Plan mehr vollständig wiederfinden.

Bei denkmalgeschützten Gebäuden stellt sich deshalb eine besondere Frage: Wie lässt sich der heutige Bestand präzise erfassen, ohne die historische Substanz zu verändern oder gar zu beschädigen? Für uns bei VDE liegt die Antwort auf der Hand – sie heisst 3D-Laserscanning.

Historische Gebäude sind selten gerade
Wer regelmässig Bestandsgebäude vermisst, weiss: Die Realität passt selten perfekt in ein Raster. Bei historischen Bauten gilt das erst recht.
Wände stehen nicht exakt im rechten Winkel, Decken können geneigt sein, Fassaden zeigen Vorsprünge, Ornamente und kleine Unregelmässigkeiten. Dachstühle wurden über Jahrzehnte verändert, Treppen und Gewölbe folgen selten einer einfachen Standardgeometrie.
Hinzu kommt: Bestehende Pläne sind oft alt oder zeigen nur einen früheren Zustand des Gebäudes. Bevor über eine Sanierung oder einen Umbau entschieden werden kann, muss deshalb zuerst klar sein, wie das Gebäude heute tatsächlich aussieht.

Ein Verfahren, das nichts berührt

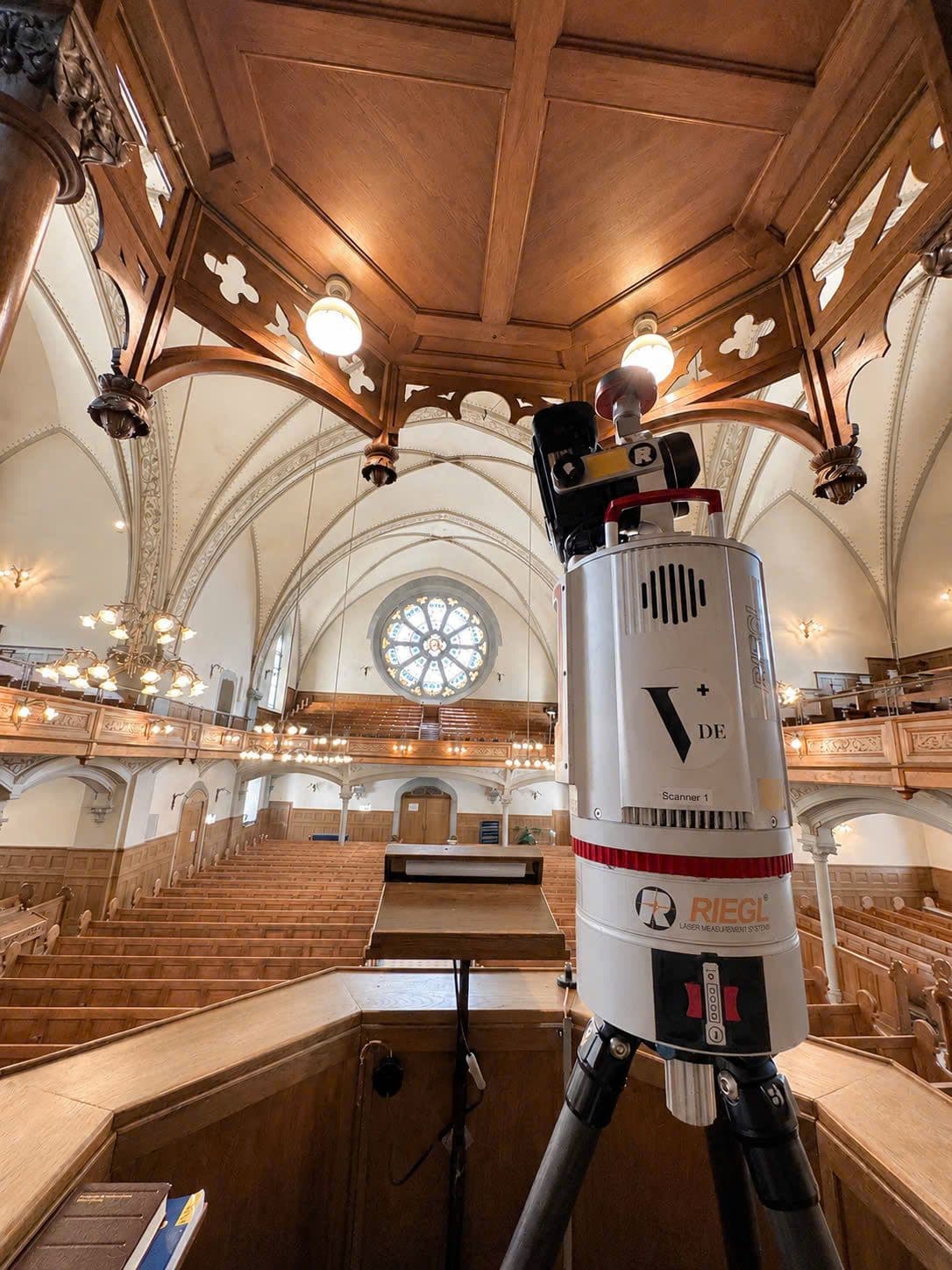

Beim 3D-Laserscanning wird der Scanner an verschiedenen Positionen im und um das Gebäude aufgestellt. Aus Millionen von Messpunkten entsteht daraus eine dreidimensionale Punktwolke – ein hochpräziser digitaler Abdruck des Bestands.
Für historische Gebäude zählt dabei vor allem ein Vorteil: Die Aufnahme geschieht vollständig berührungslos. Kein Bauteil muss dafür verändert oder beschädigt werden. Bei Stuckelementen, Natursteinfassaden, Holzkonstruktionen oder wertvollen Innenräumen ist das oft überhaupt erst die Voraussetzung, eine Vermessung in Betracht zu ziehen.

Was aus den Daten entsteht
Die Vermessung vor Ort ist nur der erste Schritt. Aus der fertigen Punktwolke entstehen, je nach Projekt, Grundrisse, Gebäudeschnitte, Fassadenansichten, Dachaufsichten, Detailaufnahmen oder vollständige 3D- und BIM-Bestandsmodelle.
Welche Auswertung sinnvoll ist, hängt stark vom Vorhaben ab. Für eine Fassadensanierung braucht es andere Informationen als für einen umfassenden Umbau. Deshalb klären wir bereits vor der Aufnahme, welche Planungsgrundlage später wirklich gebraucht wird.

Zwei Quellen, ein vollständigeres Bild
Bei historischen Gebäuden existieren häufig alte Baupläne, Archivunterlagen oder frühere Aufnahmen. Wertvolle Dokumente – nur zeigen sie nicht zwingend den heutigen Zustand. Über Jahrzehnte oder Jahrhunderte wurden Wände verschoben, Öffnungen geschlossen, Anbauten ergänzt, Geschosse umgenutzt. Die Frage ist deshalb nicht: alter Plan oder neue Vermessung. Beides hat seinen Platz. Die aktuelle Vermessung zeigt den sichtbaren, heutigen Bestand. Historische Unterlagen liefern das, was sich nicht mehr messen lässt – frühere Bauzustände, verdeckte Konstruktionen. Erst gemeinsam ergibt sich ein wirklich vollständiges Bild.

Scan-to-BIM im Baudenkmal
Auch bei historischen Gebäuden lässt sich aus einer Punktwolke ein digitales 3D-Modell ableiten – Scan-to-BIM. Die Schwierigkeit dabei: Historische Gebäude bestehen selten aus standardisierten Bauteilen. Eine unregelmässige Natursteinwand lässt sich nicht einfach als gerades Standardbauteil darstellen.
Bei der Modellierung muss deshalb entschieden werden, wie detailliert die tatsächliche Geometrie abgebildet wird. Ein gutes Bestandsmodell zeigt nicht möglichst viele Details – sondern genau jene, die für die weitere Planung wirklich relevant sind.

Eine digitale Momentaufnahme – auch für die Zukunft
Eine Gebäudevermessung entsteht oft aus einem konkreten Anlass – einem geplanten Umbau, einer Sanierung. Die Punktwolke kann aber auch Jahre später noch wertvolle Informationen über den damaligen Zustand liefern.

Gerade bei Kulturgütern ist das ein willkommener Nebeneffekt: Die Vermessung schafft gleichzeitig eine dokumentierte Momentaufnahme. Sollten später Veränderungen oder Schäden auftreten, lässt sich auf eine detaillierte digitale Bestandsaufnahme zurückgreifen – genau darin sehen wir bei VDE einen zusätzlichen Wert unserer Arbeit, weit über den ursprünglichen Anlass der Vermessung hinaus.

Häufige Fragen zur 3D-Vermessung historischer Gebäude
Die wichtigsten Fragen dazu, kurz beantwortet:

Kann ein denkmalgeschütztes Gebäude mit einem Laserscanner vermessen werden?
Ja – 3D-Laserscanning eignet sich besonders gut für historische Bauten, weil die sichtbare Struktur vollständig berührungslos erfasst wird.

Werden historische Oberflächen dabei beschädigt?
Nein. Die berührungslose Aufnahme ist gerade bei empfindlichen Oberflächen und historischen Bauteilen ein zentraler Vorteil.

Lassen sich schiefe Wände und unregelmässige Räume erfassen?
Ja, sogar besonders gut. Unregelmässige Geometrien gehören zu den Stärken einer dreidimensionalen Bestandsaufnahme.

Kann daraus ein BIM-Modell entstehen?
Ja. Der Detaillierungsgrad wird dabei gezielt auf die spätere Nutzung abgestimmt statt pauschal maximiert.

Verlieren alte Baupläne durch eine neue Vermessung an Wert?
Im Gegenteil. Sie enthalten häufig Informationen, die sich heute nicht mehr messen lassen – die Kombination beider Quellen ist oft am wertvollsten.

Arbeitet VDE schweizweit?
Ja. VDE vermisst historische und denkmalgeschützte Gebäude in der ganzen Schweiz – von der Punktwolke bis zum vollständigen 3D- oder BIM-Modell.
