Non tutti coloro che effettuano scansioni creano anche modelli 3D, e non tutti coloro che creano modelli 3D devono necessariamente effettuare le scansioni da soli

Un torchio storico, un costruttore di strutture in legno dotato di uno scanner laser proprio e un modello che riproduce ogni singola trave esattamente com’è nella realtà: storta, contorta e parzialmente danneggiata. Era proprio questa la sfida. ** L’incarico: due discipline, un unico progetto**

Il committente era A&L Holzbau AG. La scansione laser del torchio è stata eseguita direttamente dal costruttore in legno stesso, in loco, utilizzando la propria attrezzatura e competenza. A VDE è stato affidato il compito di realizzare la successiva modellazione.

Non si tratta di una contraddizione, ma di una sensata divisione dei compiti: chi lavora quotidianamente con le strutture in legno conosce bene il proprio edificio e il proprio scanner. Tuttavia, la conversione di milioni di punti di misura in un modello BIM 3D che tenga conto delle deformazioni strutturali è una fase a sé stante: richiede esperienza nell’interpretazione delle nuvole di punti e nella modellazione as-built, che, a questo livello di dettaglio, è un lavoro di livello professionale.

La scansione laser e lo «scan-to-BIM» sono due discipline distinte. La nuvola di punti costituisce la base, ma il vero fondamento per la progettazione viene creato solo attraverso la modellazione professionale.

La realtà di una vecchia struttura in legno

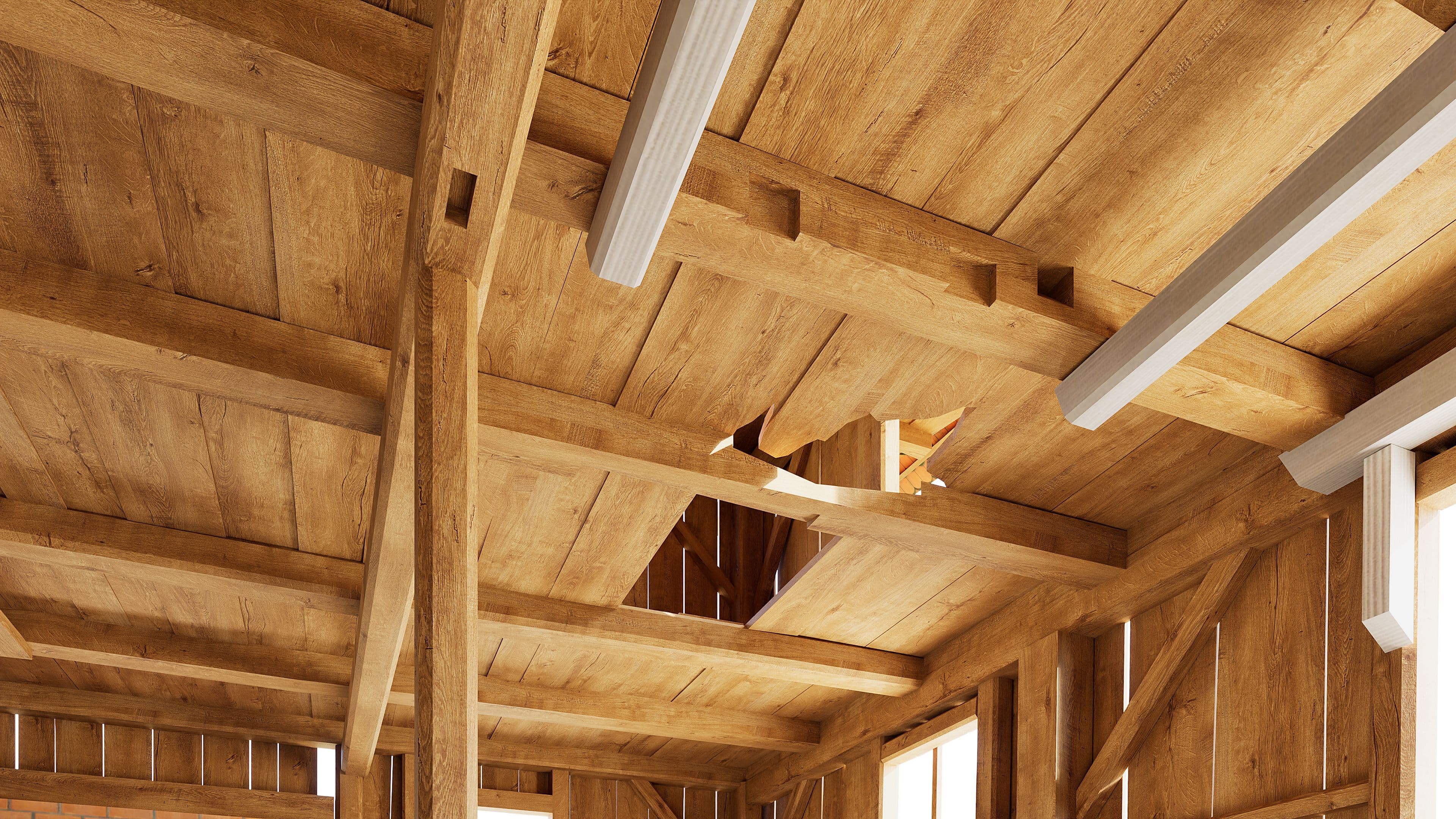

Chiunque si occupi di modellare un’ossatura strutturale vecchia di 300 anni non troverà componenti puliti e ad angolo retto. Al contrario, si imbatterà nei segni di decenni di usura: assi deformate, elementi mancanti, fori e travi rotte.

Per questo progetto, è stato necessario decidere, praticamente per ogni singolo componente, come gestire la realtà acquisita nella nuvola di punti.

Lo sforzo in cifre

Tre modellatori sono stati assegnati al lavoro di modellazione. Sono state investite nel progetto un totale di 293 ore di lavoro fino a quando la nuvola di punti fornita è stata trasformata in un modello 3D completo e coordinato.

Il risultato

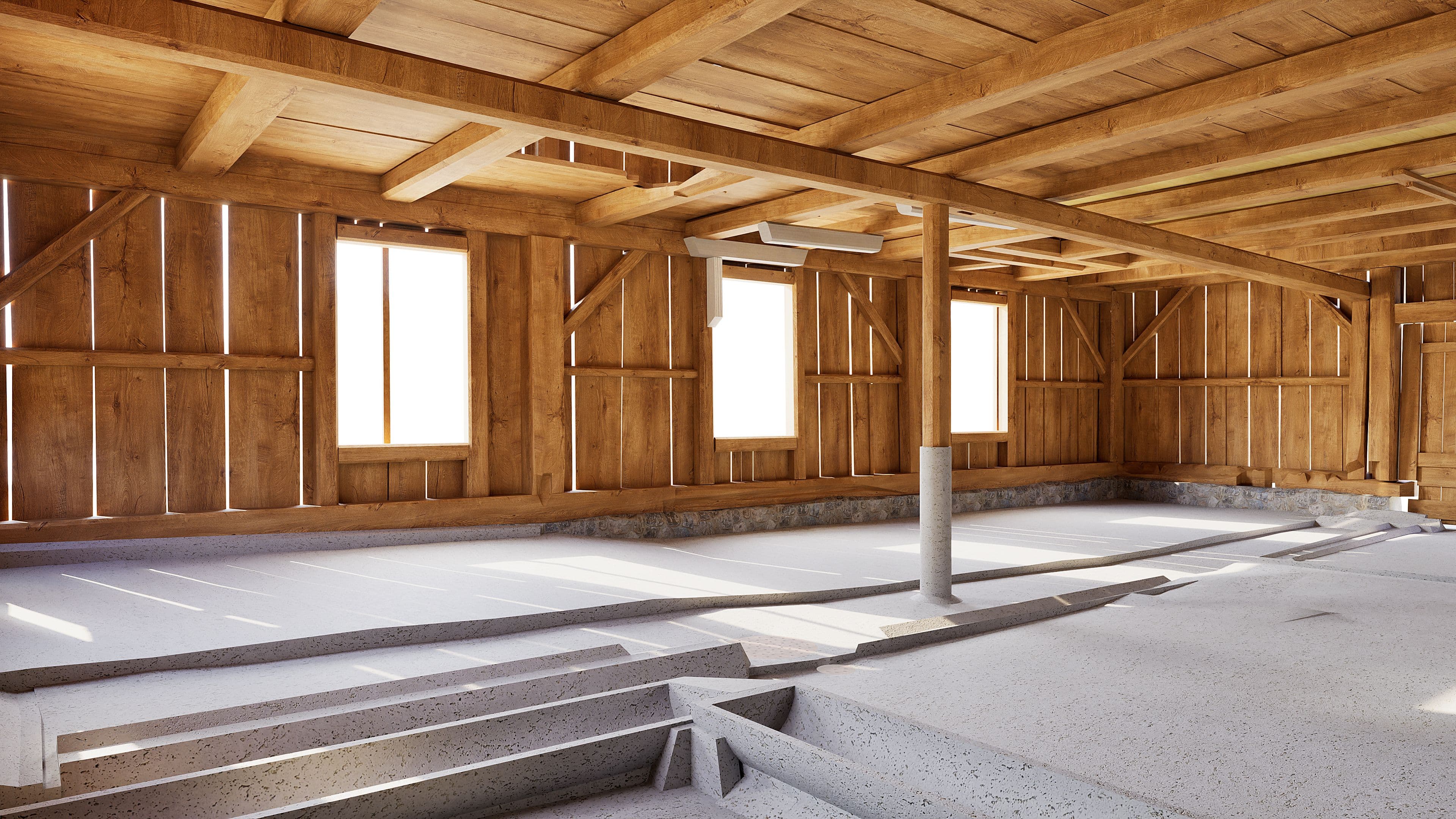

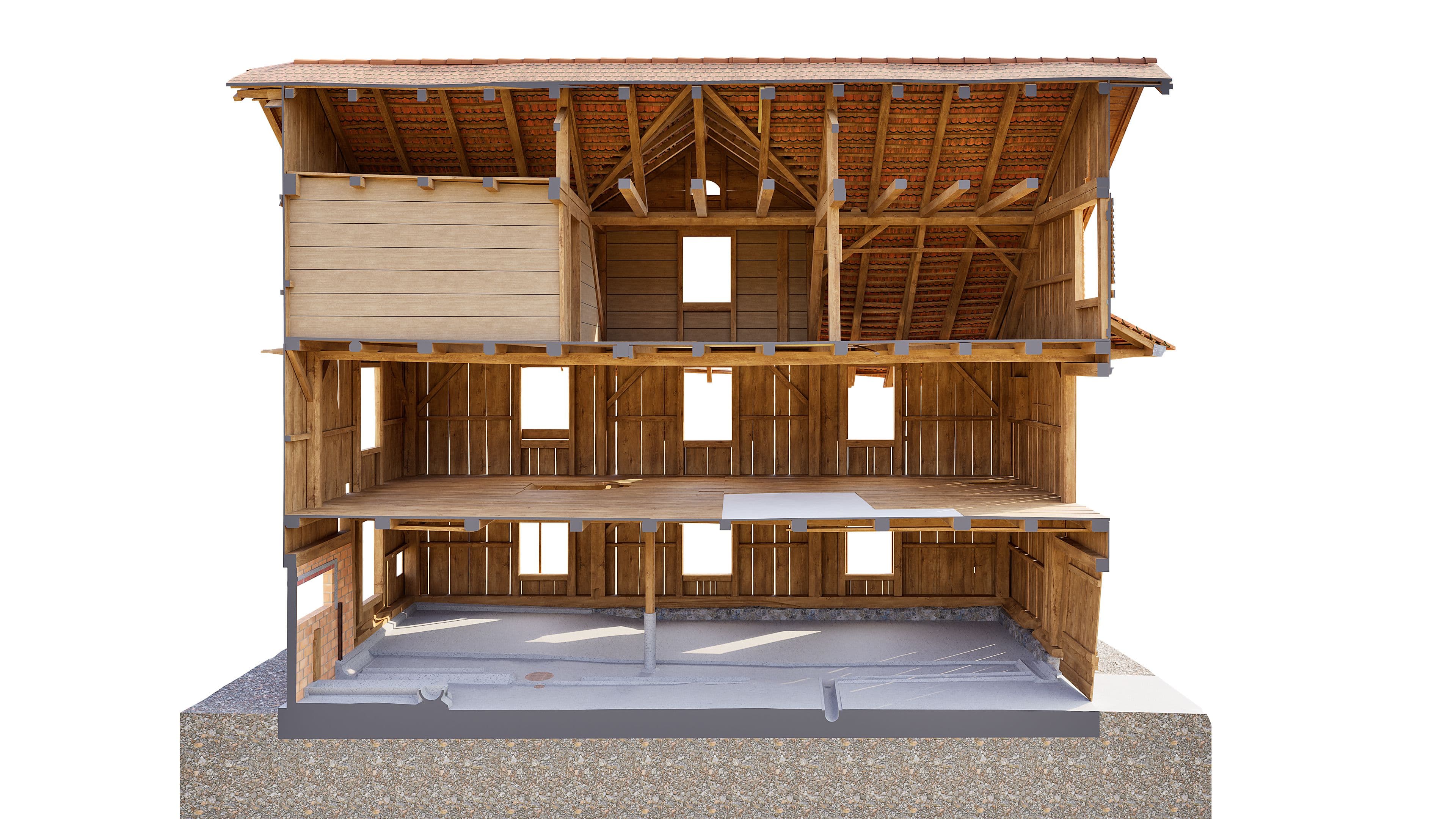

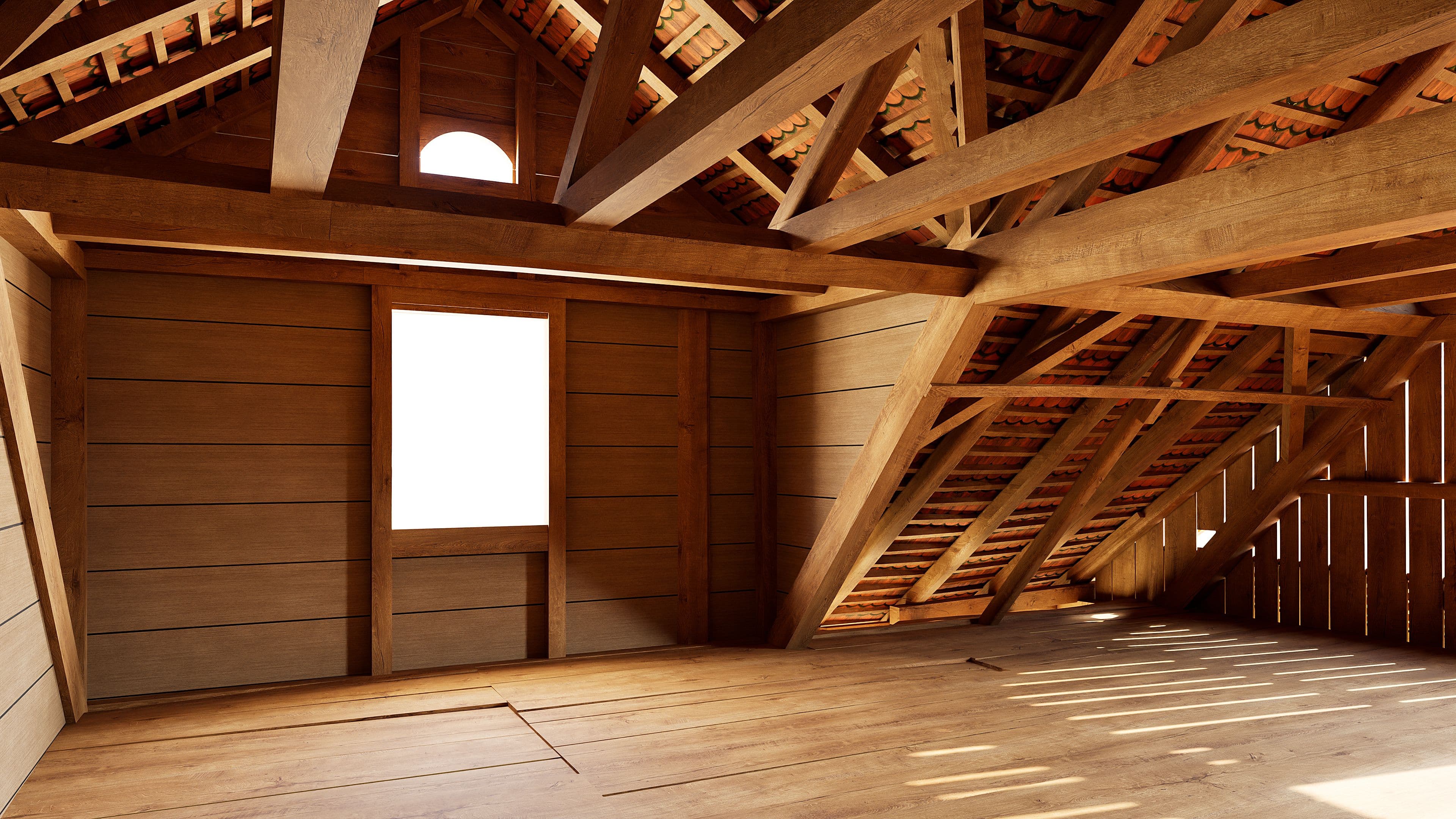

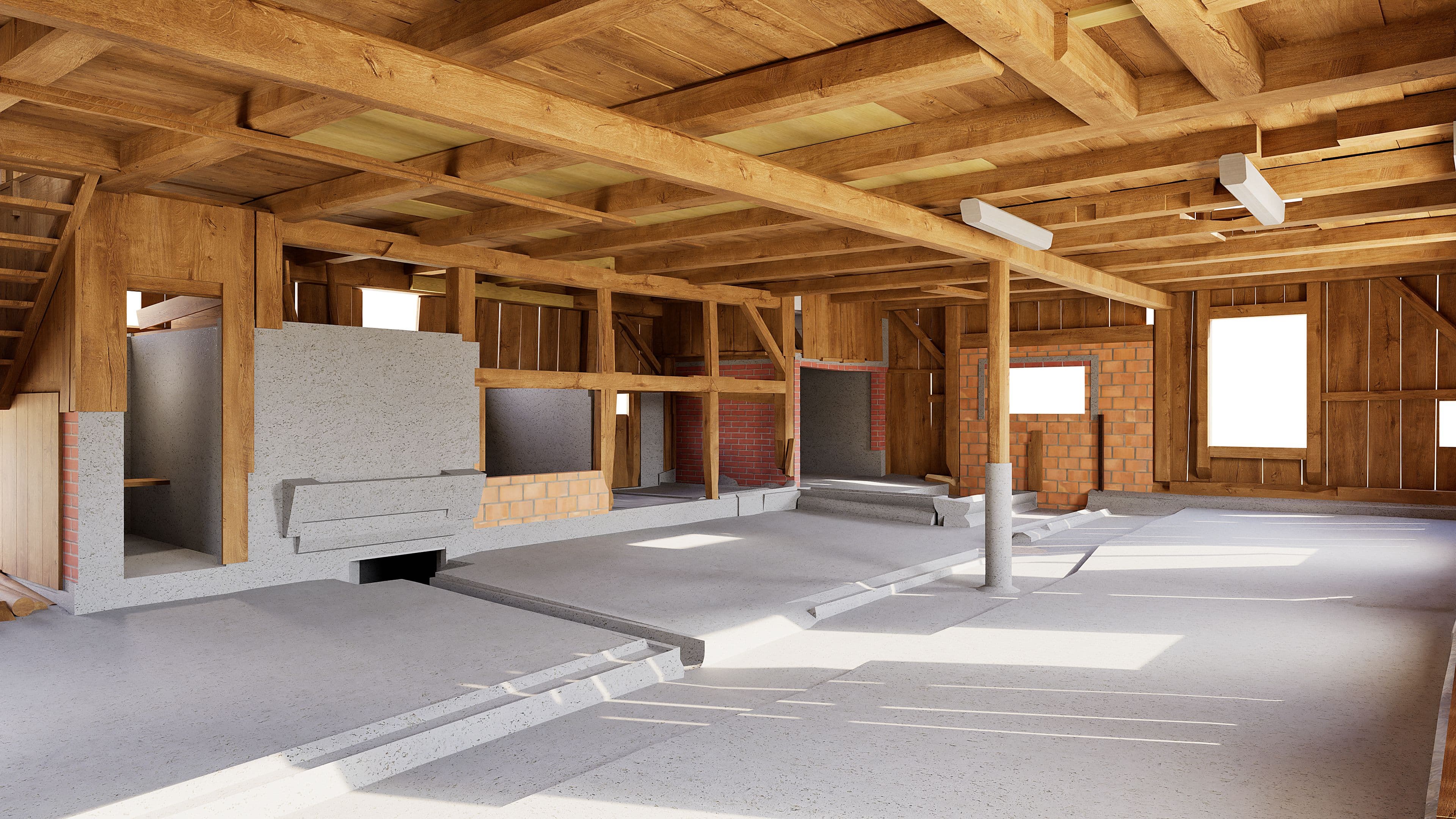

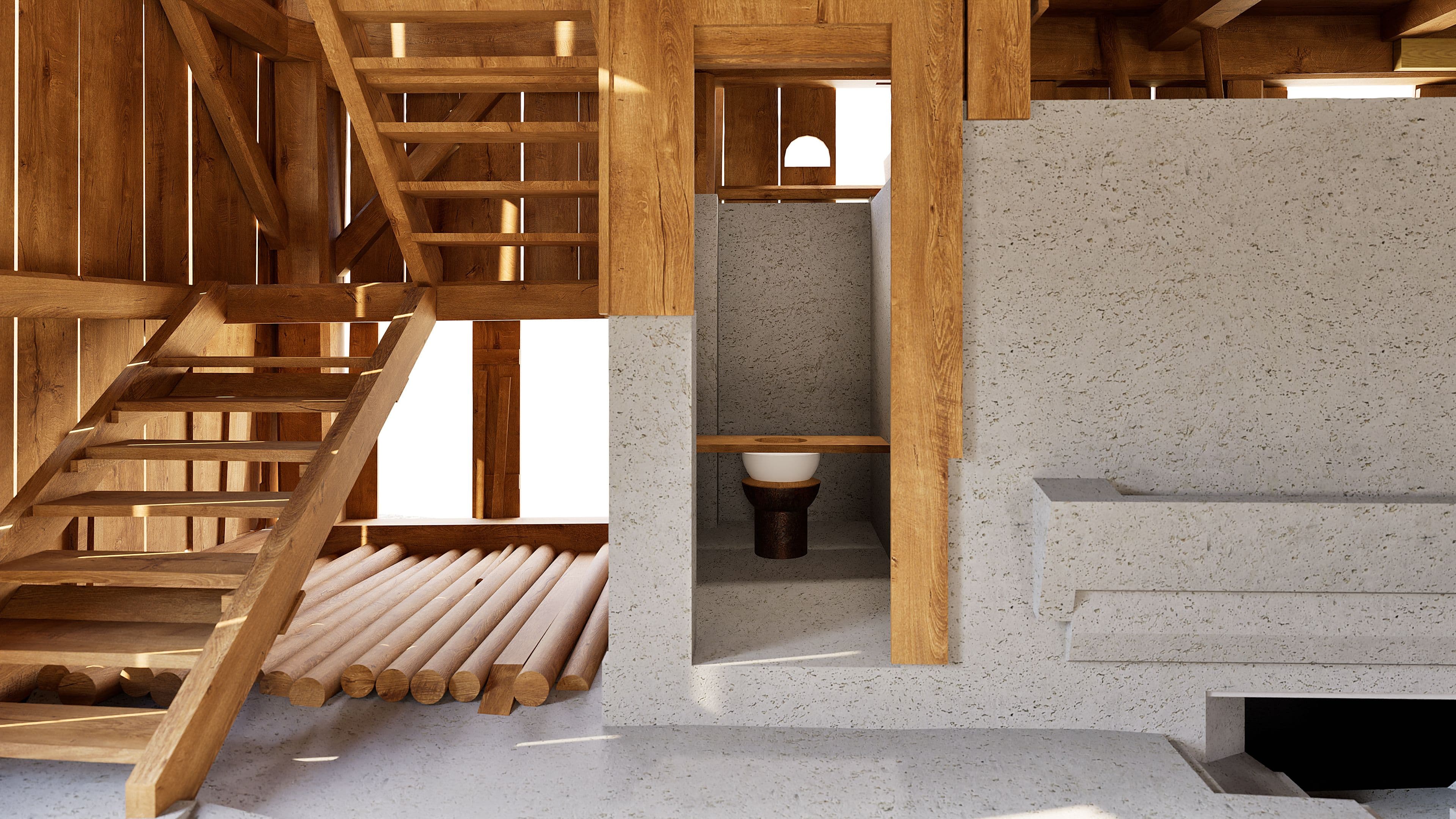

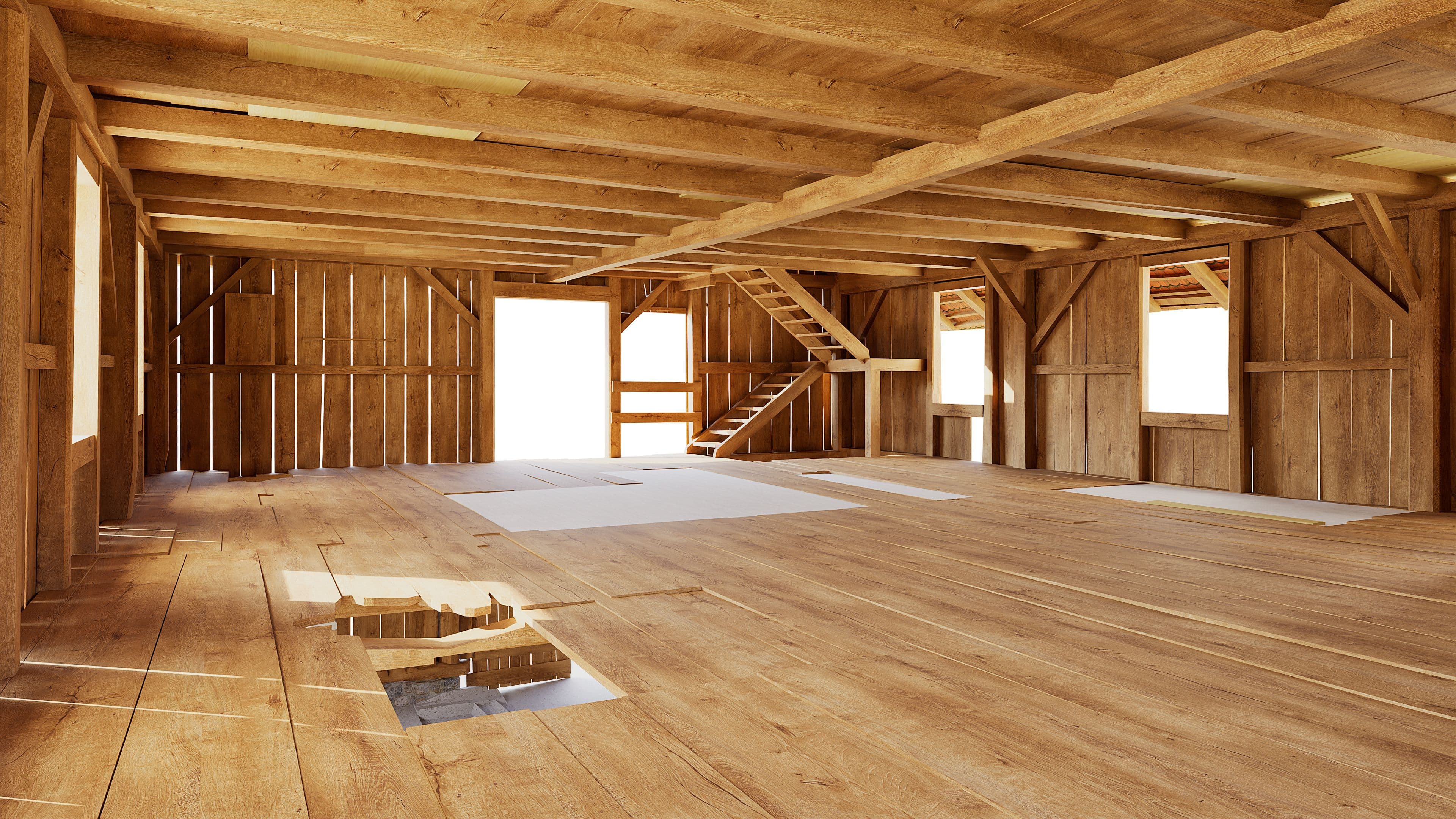

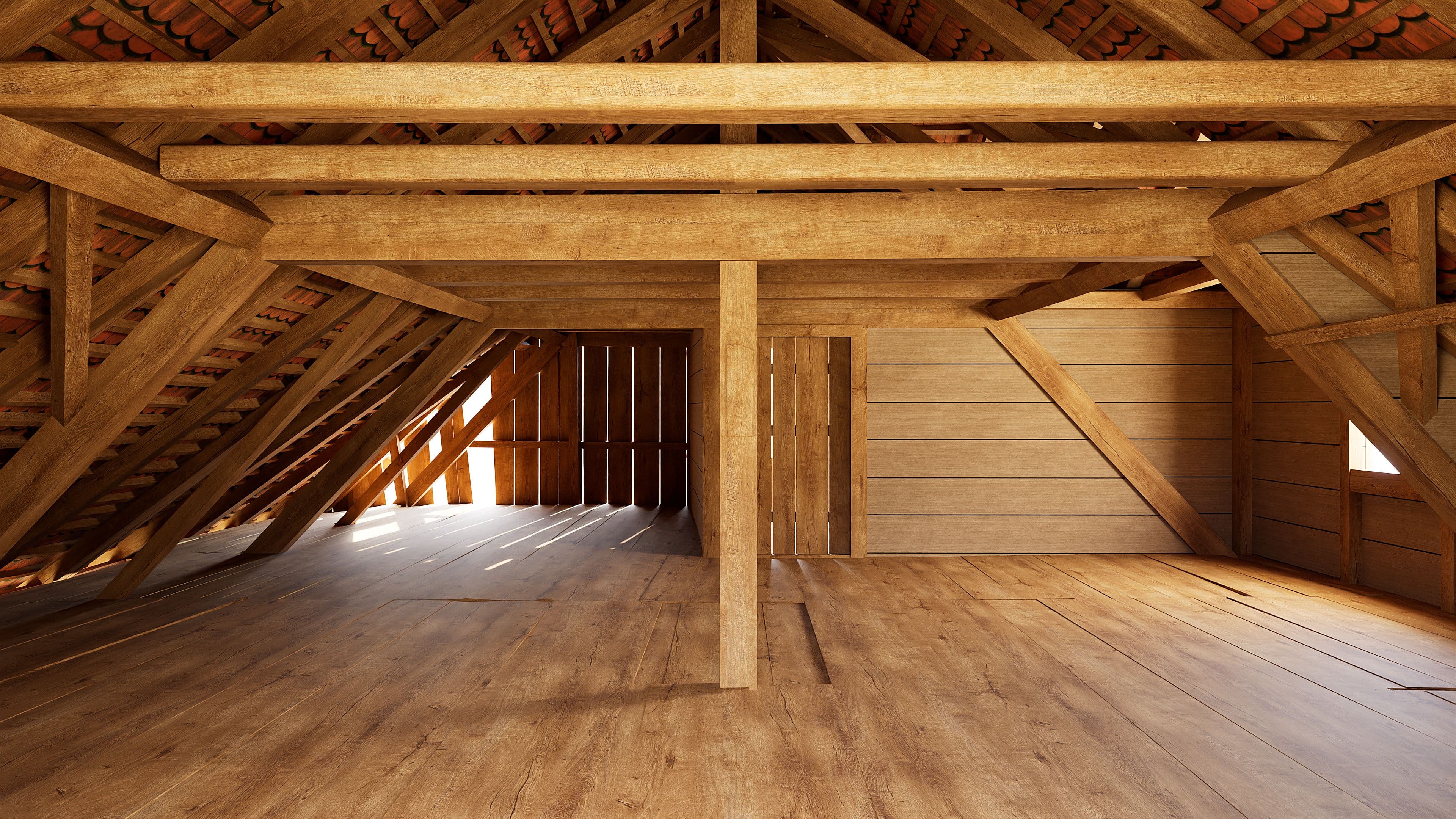

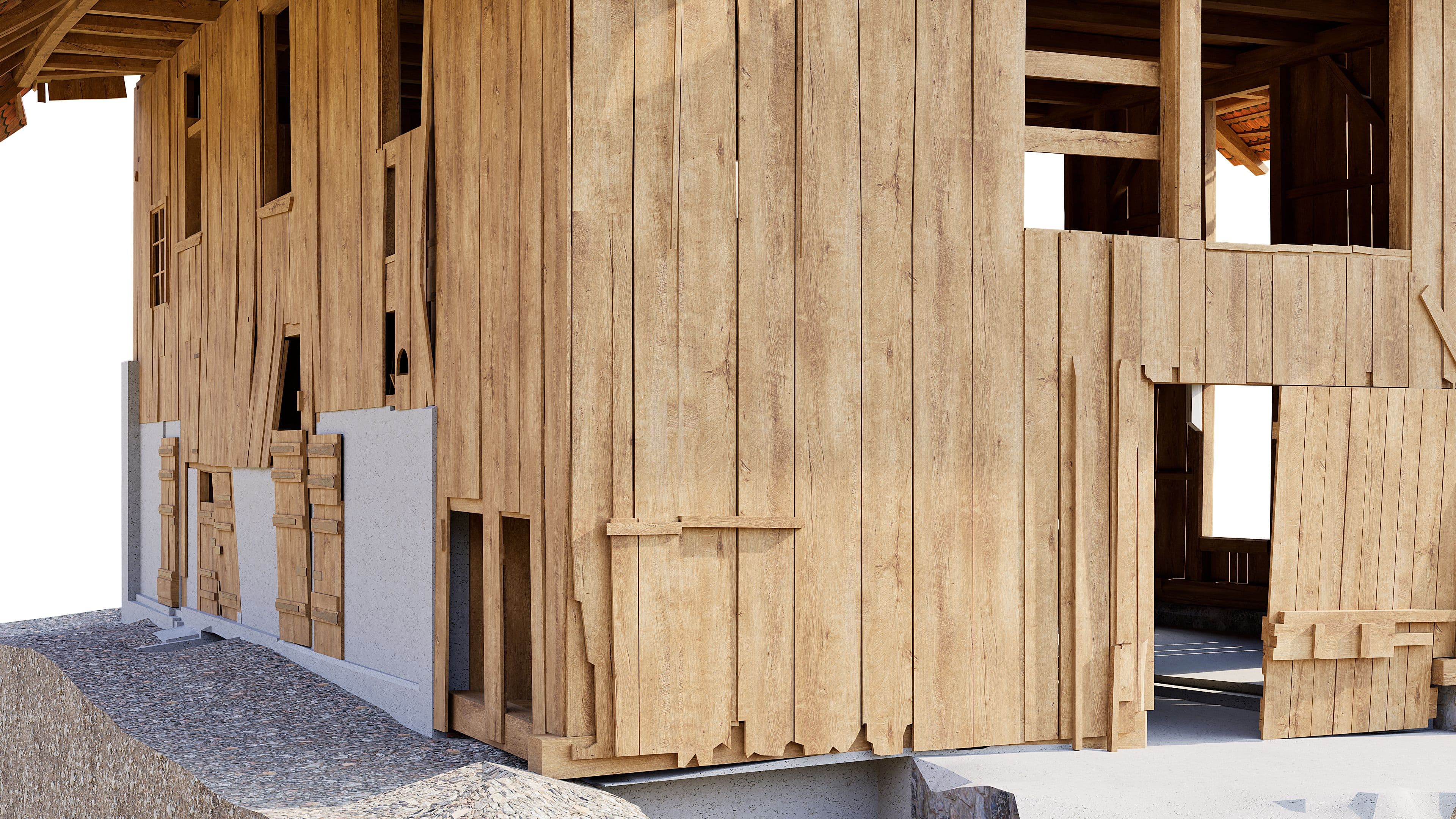

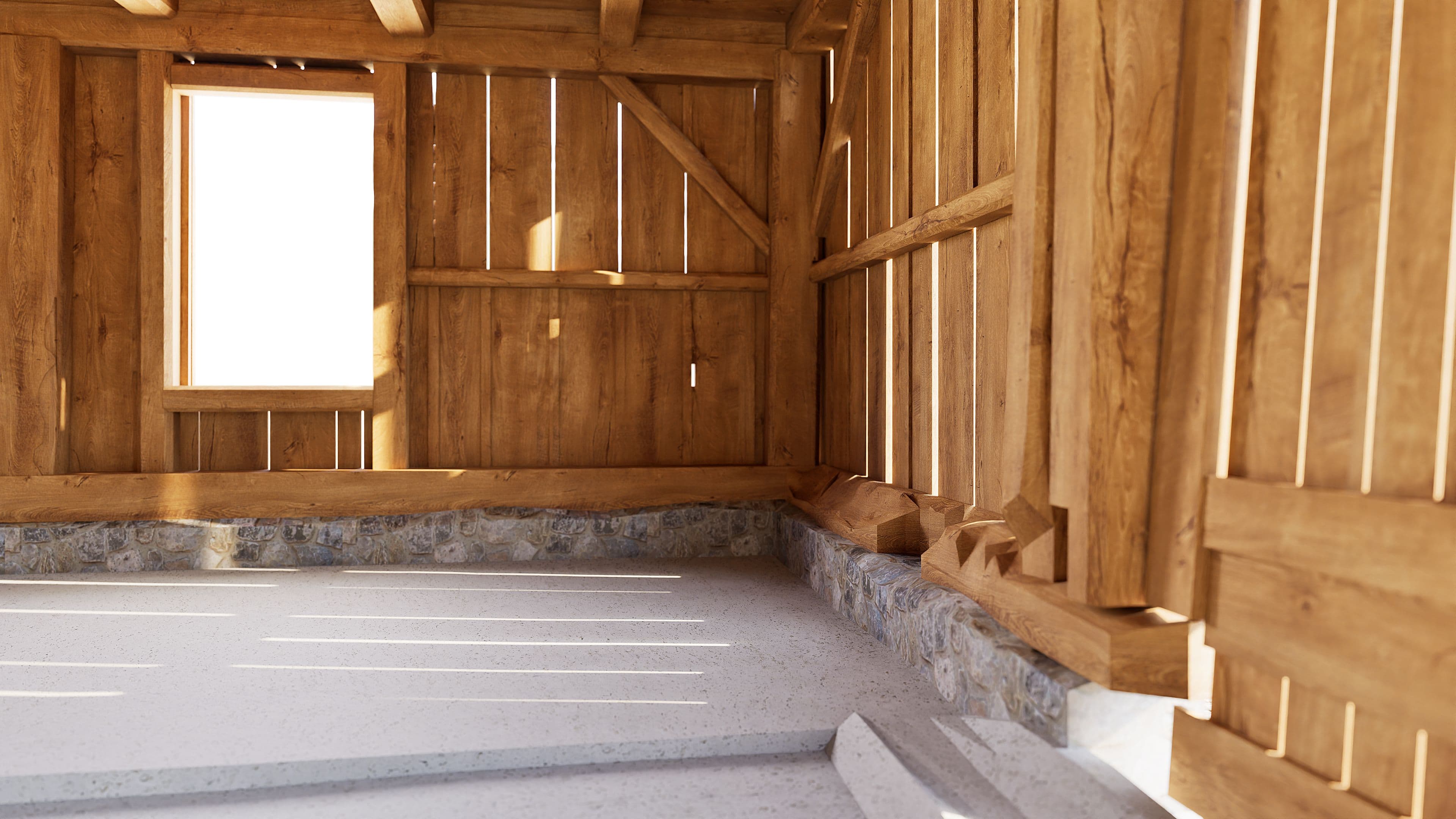

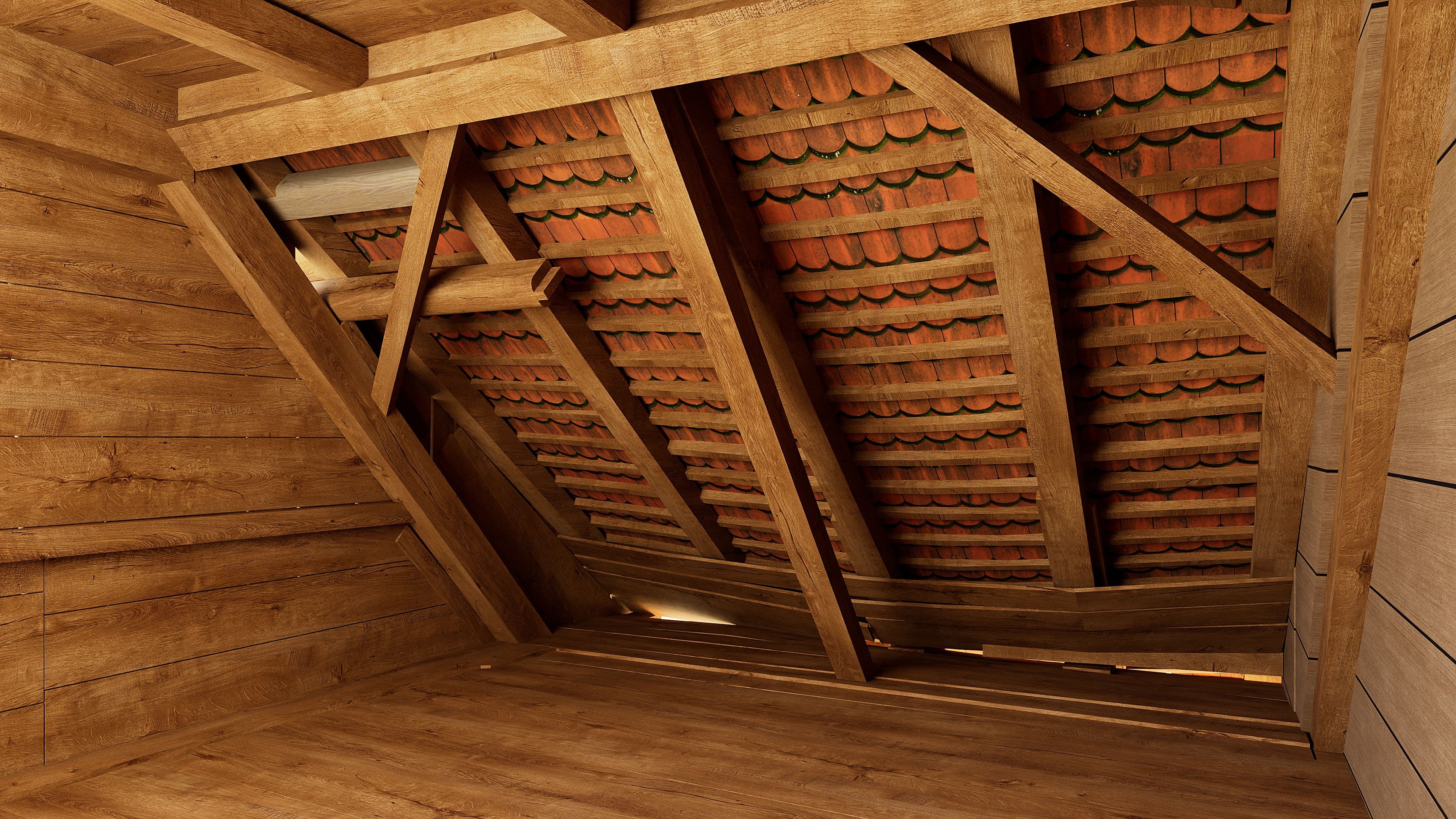

Il risultato finale è un modello che riproduce il torchio storico componente per componente: ogni trave, ogni puntone, ogni asse esattamente nella posizione in cui si trova realmente, completo di tutte le deformazioni, le fessure e le peculiarità che un edificio di questo tipo ha sviluppato nel corso dei decenni. Per il costruttore in legno, ciò fornisce una base di progettazione su cui poter contare senza dover rilevare una seconda volta la geometria effettiva.

E per chiunque disponga già di una propria nuvola di punti – imprese di costruzioni in legno, studi di rilevamento, studi di architettura – è proprio qui che entra in gioco VDE. I dati di scansione esistenti vengono utilizzati per creare un modello BIM altamente preciso e accurato nelle deformazioni, indipendentemente da chi abbia eseguito la scansione.
