Patrimonio digitale: Il castello di Laufen presso le cascate del Reno

Come la moderna tecnologia di scansione laser e i processi scan-to-BIM aiutano a registrare con precisione un monumento culturale di 1.200 anni nel Cantone di Zurigo e a salvaguardarlo per il futuro.

Luogo: Laufen-Uhwiesen ZH - Categoria: Rilevamento di monumenti

Al di sopra delle fragorose cascate del Reno, su una roccia nel Cantone di Zurigo, lo Schloss Laufen troneggia da oltre un millennio. Quello che i visitatori percepiscono come un imponente sito del patrimonio culturale rappresenta una sfida speciale per gli esperti di rilevamento e una straordinaria opportunità di utilizzare le più moderne tecnologie di misurazione in un luogo in cui la storia parla letteralmente dalle pareti.

L'oggetto: 1.200 anni di storia
Schloss Laufen fa parte del patrimonio culturale del Cantone di Zurigo ed è uno dei siti storici più noti della Svizzera settentrionale. La sua prima menzione documentata risale all'anno 858. Da allora, le imponenti mura sono sopravvissute ad assedi, ristrutturazioni e secoli - e oggi offrono ai visitatori di tutto il mondo una vista incomparabile sulla cascata più grande d'Europa.

Sono proprio questi decenni di trasformazioni e adattamenti a rendere l'edificio così complesso da rilevare: muri pendenti, strutture irregolari delle stanze, volte storiche e materiale planimetrico mancante o inaffidabile sono caratteristiche tipiche di tali proprietà. Un rilievo manuale tradizionale richiederebbe mesi e difficilmente raggiungerebbe l'accuratezza necessaria.

Il nostro approccio: scansione laser e scan-to-BIM
Per il rilievo monumentale dello Schloss Laufen, ci siamo affidati a un flusso di lavoro combinato di scansione laser 3D terrestre e successiva modellazione scan-to-BIM. Questo metodo si è dimostrato particolarmente efficace per gli edifici storici, in quanto fornisce sia dati geometrici precisi sia una base digitale strutturata per futuri progetti di ristrutturazione e restauro.

1. rilievo sul campo con scansione laser 3D
Sono stati utilizzati laser scanner terrestri per registrare sistematicamente tutti gli interni, le facciate, le volte e gli esterni del castello. Diverse postazioni di scansione hanno garantito una nuvola di punti omogenea e sovrapposta, senza zone d'ombra.

2. registrazione ed elaborazione della nuvola di punti
Le singole scansioni sono state unite in una nuvola di punti complessiva e coerente. Il risultato: un'immagine digitale completa e precisa al millimetro del patrimonio edilizio, base per tutte le valutazioni successive.

3. modellazione scan-to-BIM

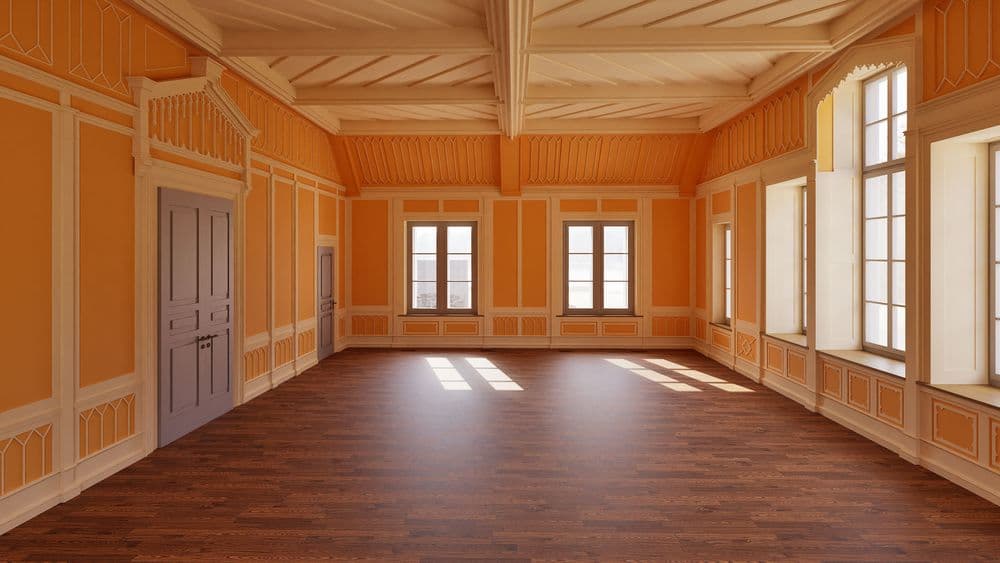

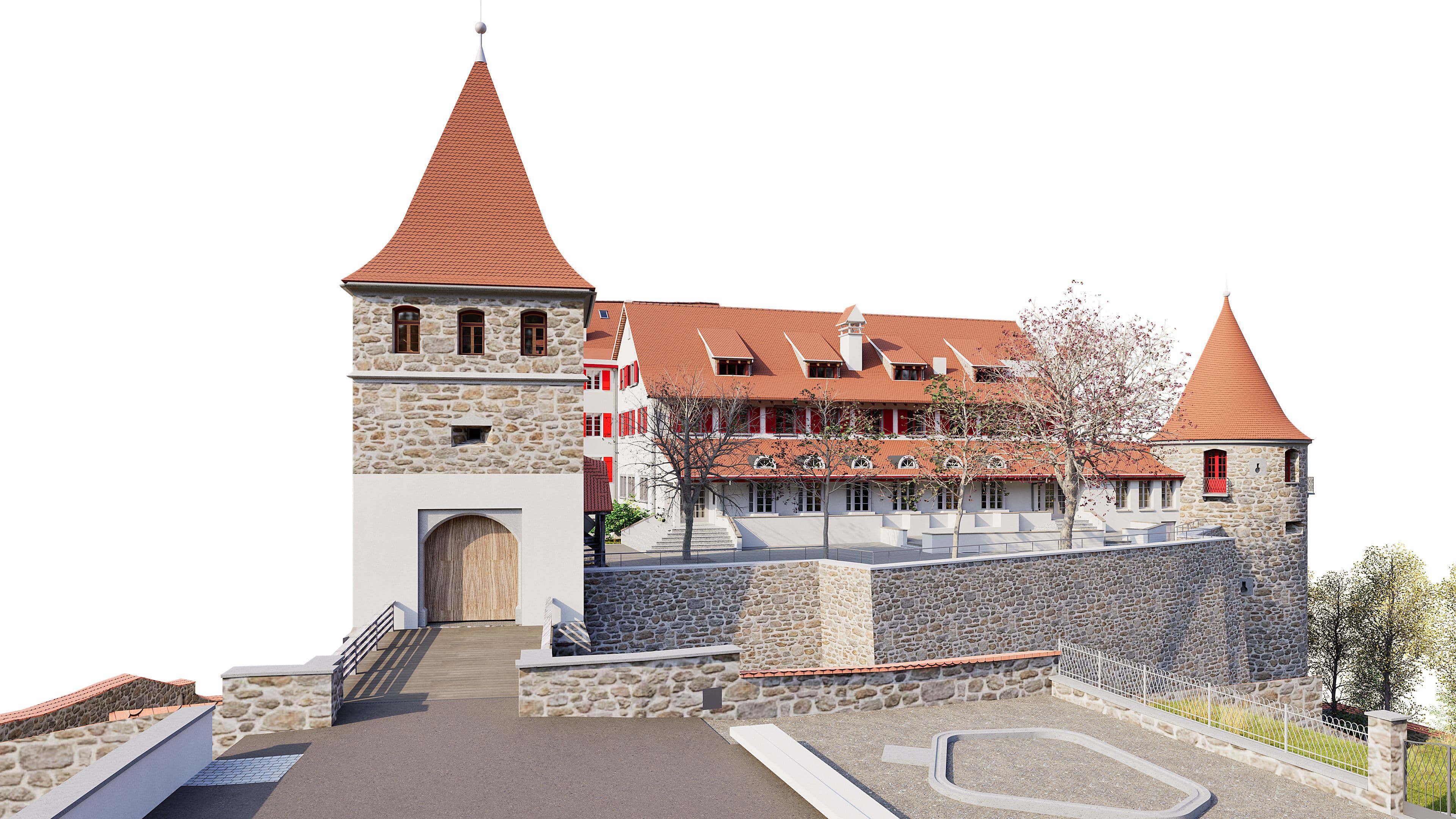

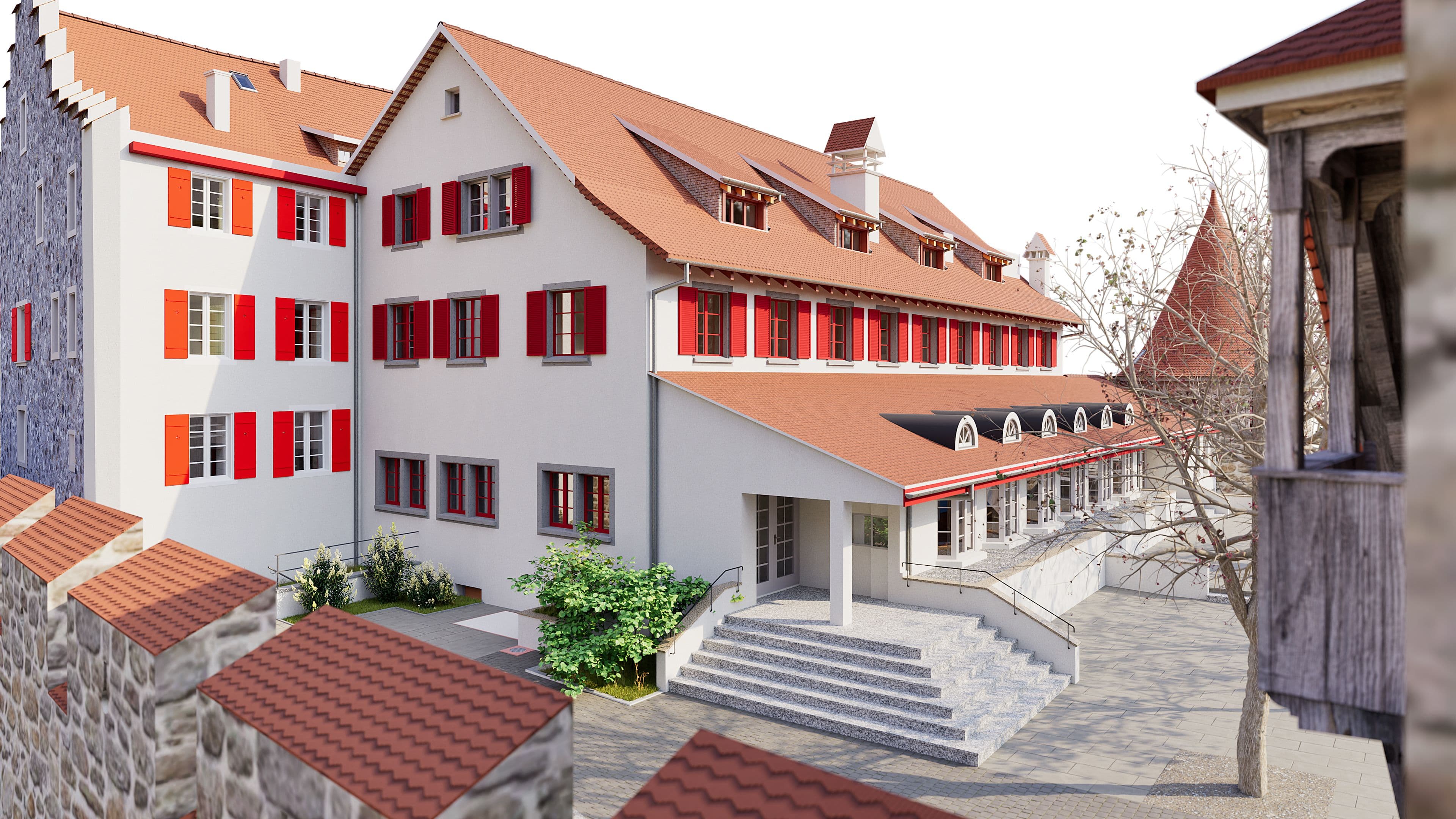

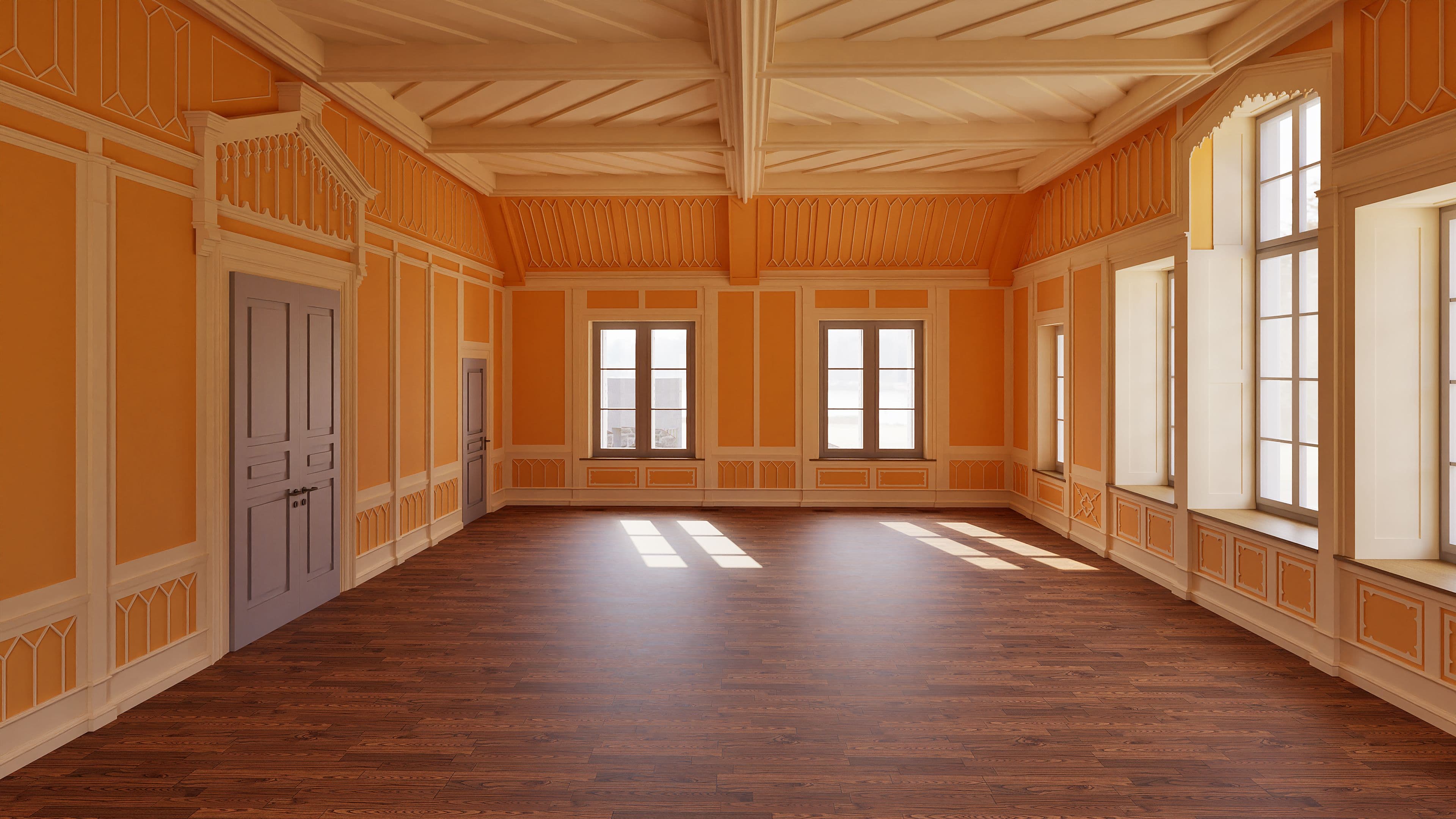

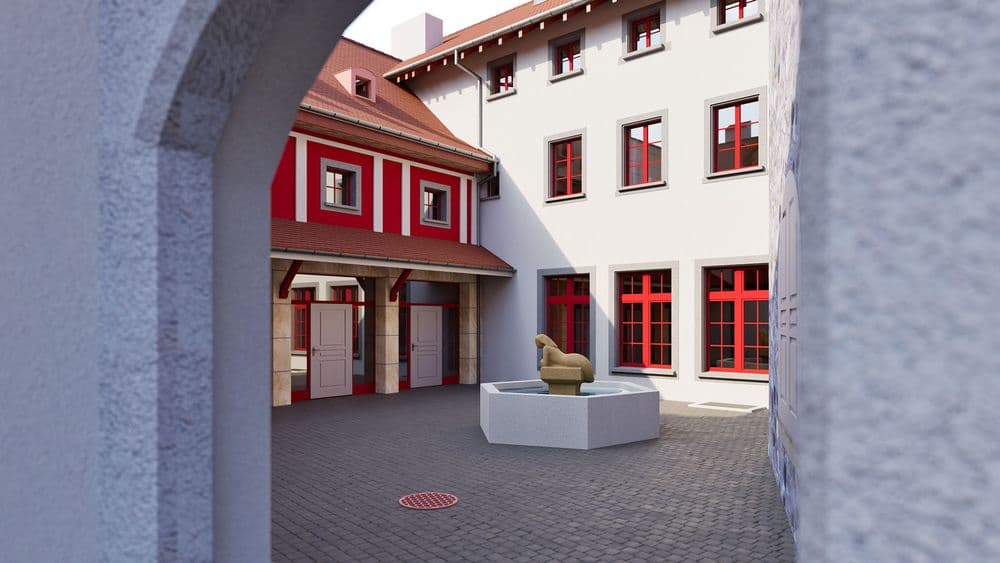

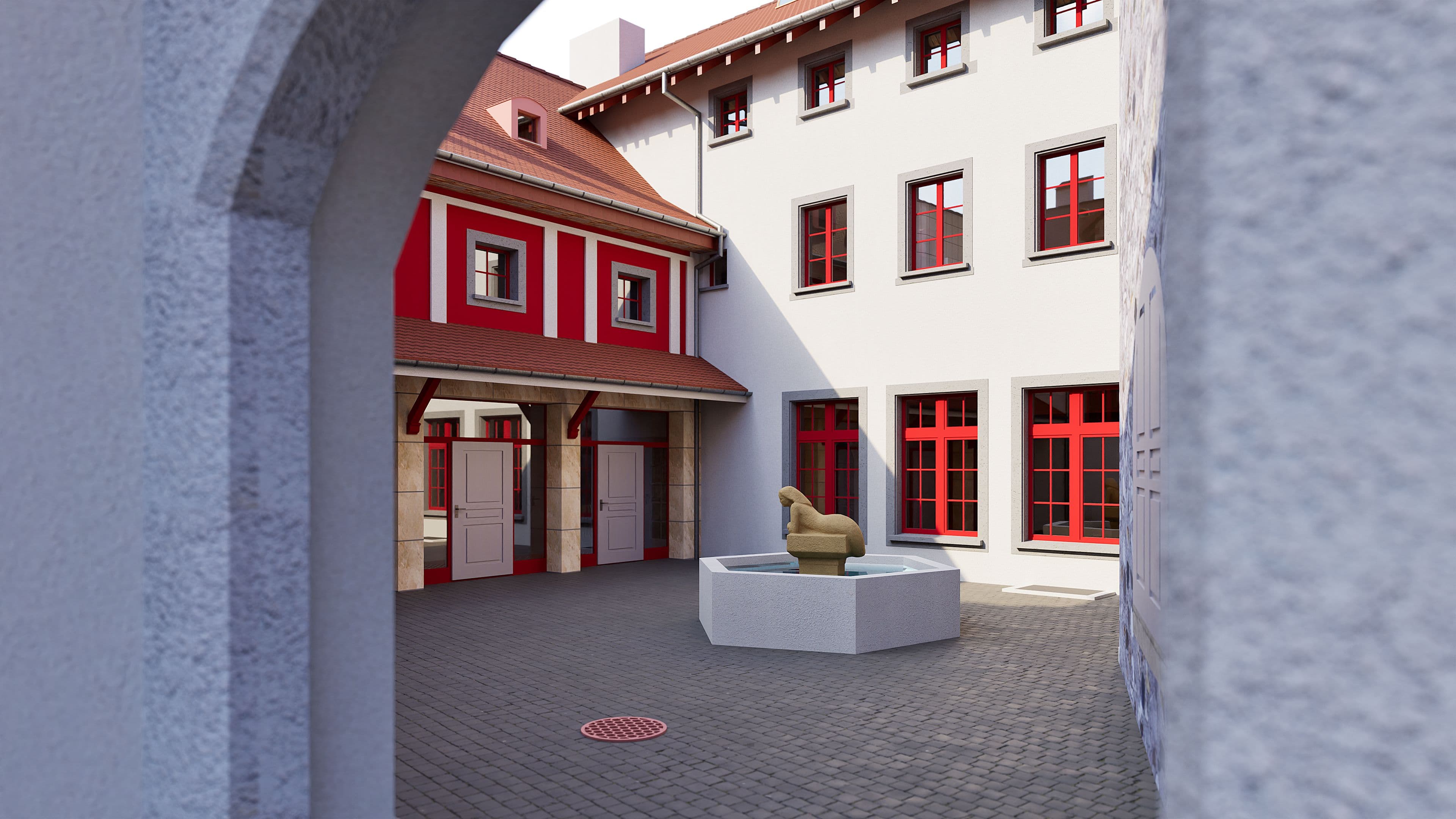

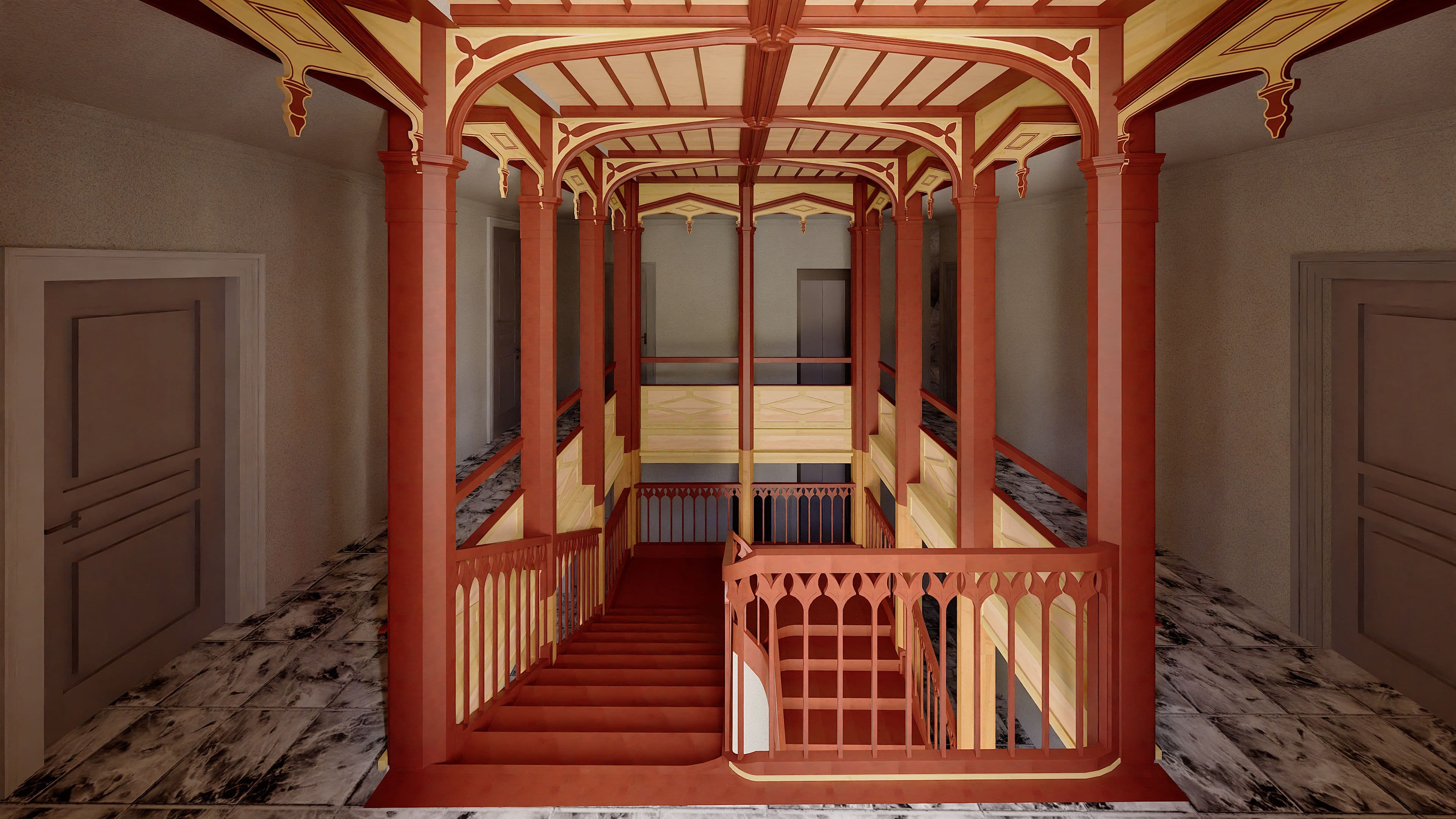

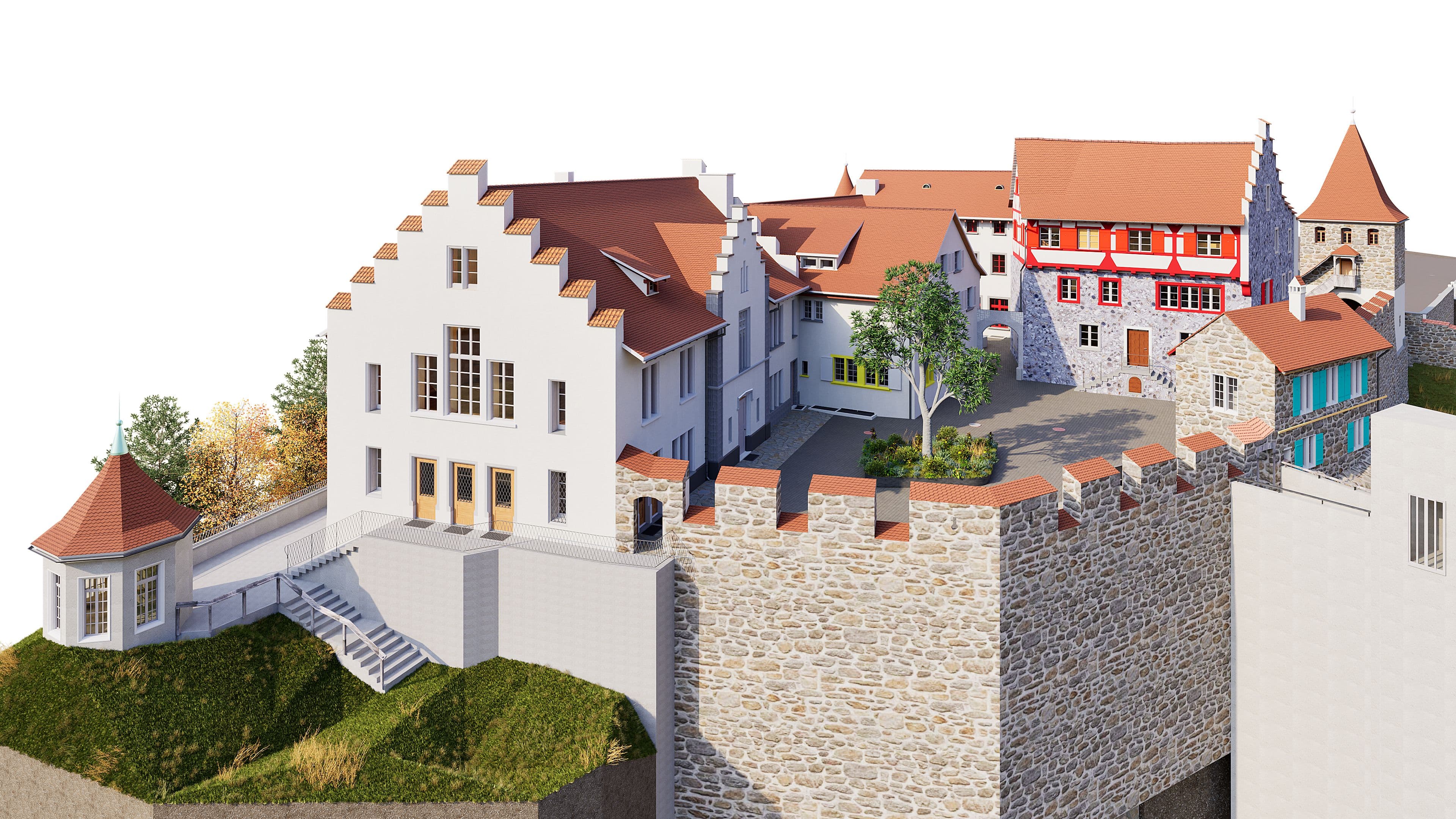

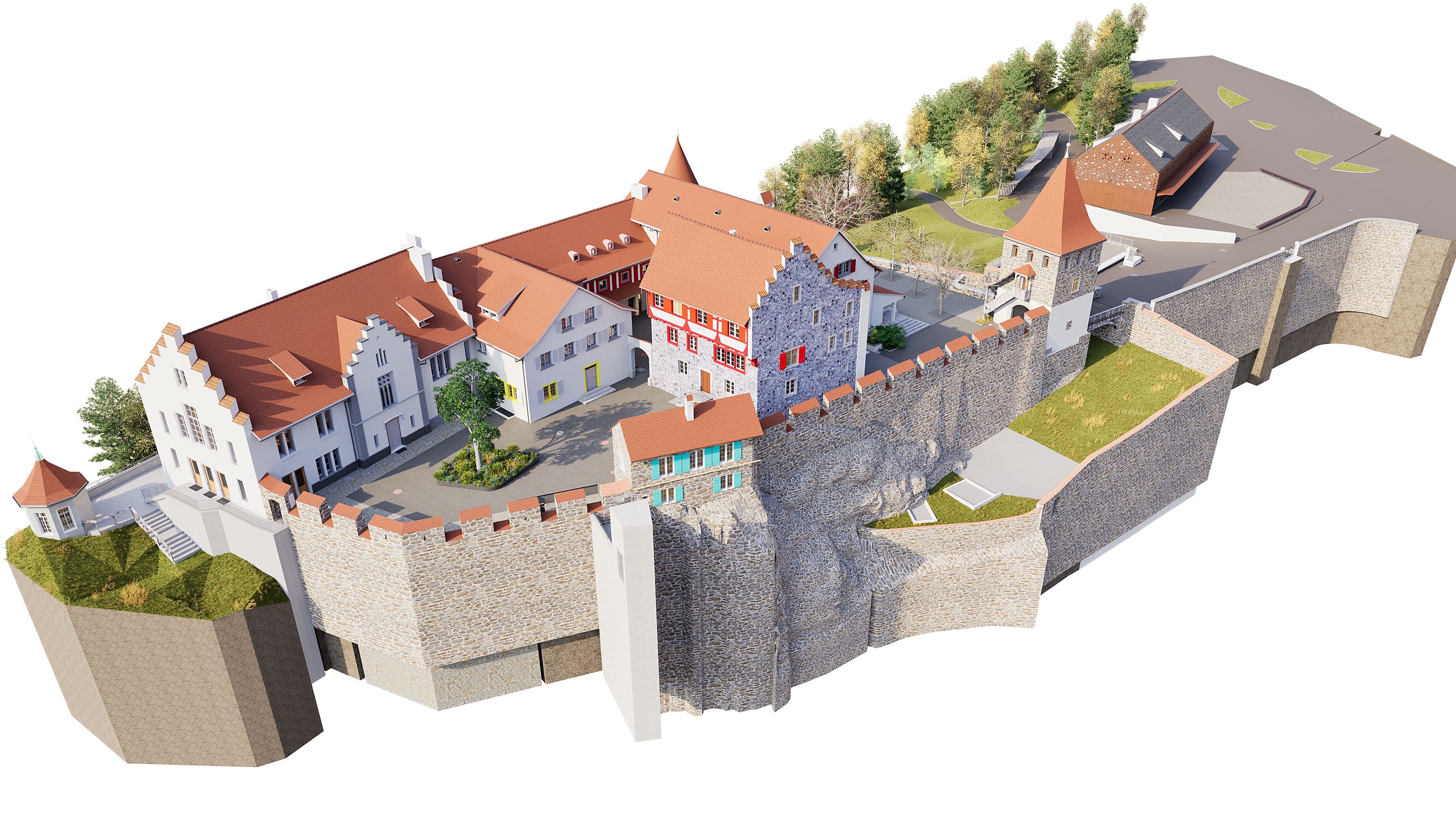

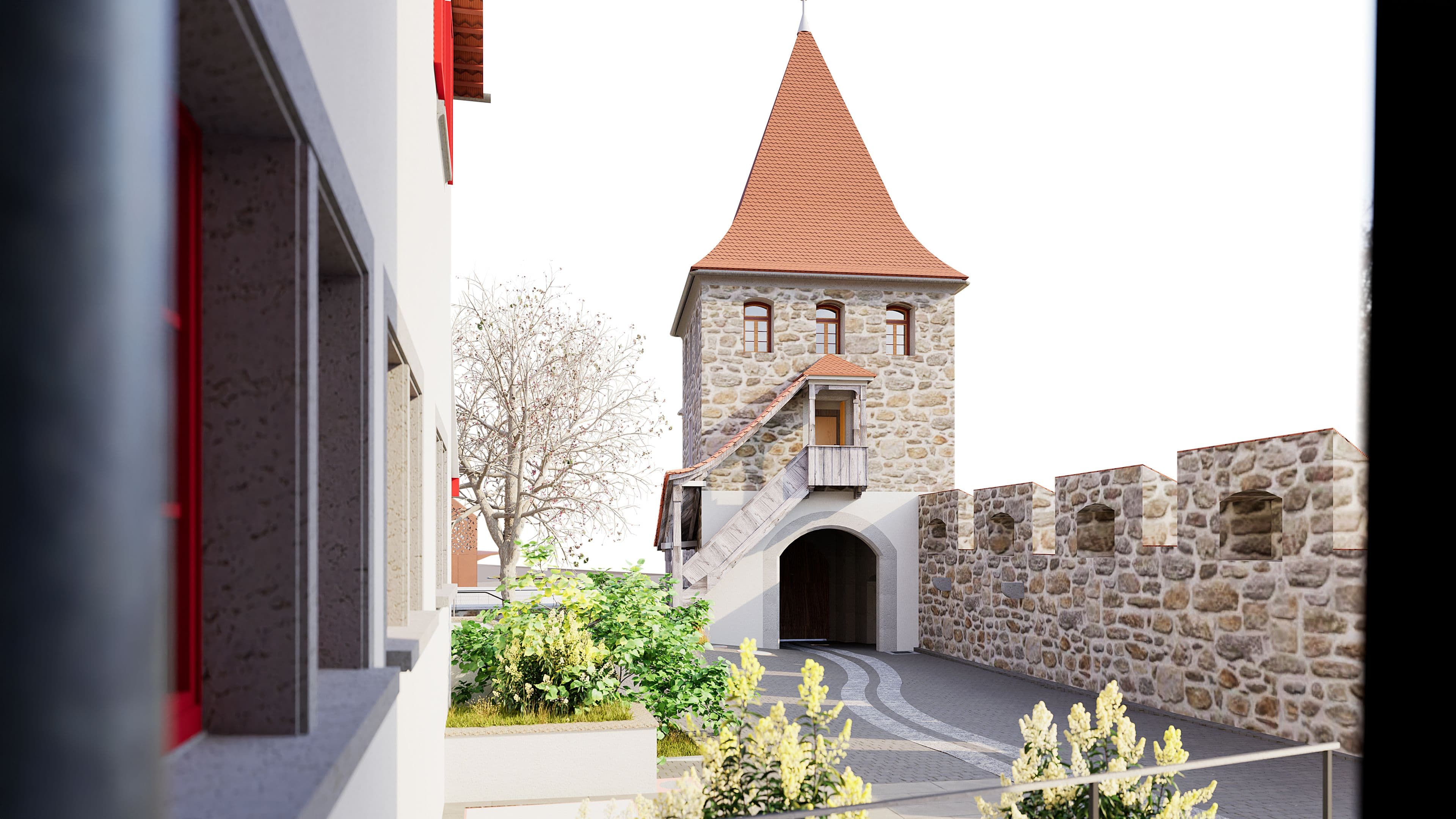

Dalla nuvola di punti è stato ricavato un modello BIM strutturato. Pareti, soffitti, volte, aperture e componenti caratteristici sono stati registrati come elementi BIM intelligenti con geometria, posizione e attributi, in conformità al livello di dettaglio concordato (LOG/LOD).

4. consegna dei piani e documentazione
Come risultato, sono stati consegnati al cliente piani 2D georeferenziati (piante, sezioni, viste) e il modello BIM 3D completo. Questi documenti costituiscono una base affidabile per le autorità preposte alla tutela del patrimonio, per gli architetti e per i futuri processi di pianificazione.

Sfide particolari
I rilievi monumentali in strutture turistiche attive richiedono una particolare attenzione nella pianificazione. Lo Schloss Laufen è visitato quotidianamente: le misurazioni dovevano quindi essere eseguite in finestre temporali con un'attività minima di visitatori, senza interferire con le operazioni in corso.

L'eterogeneità del tessuto edilizio di epoche diverse ha posto ulteriori sfide: Le sezioni delle pareti gotiche, gli ampliamenti moderni e gli infissi moderni dovevano essere chiaramente differenziati e correttamente integrati nel modello. Le geometrie irregolari (volte curve, pareti inclinate, pavimenti irregolari) sono state mappate con precisione dalla nuvola di punti, cosa che sarebbe stata quasi impossibile da ottenere con i metodi di misurazione tradizionali.

Valore aggiunto per la conservazione e la pianificazione del monumento

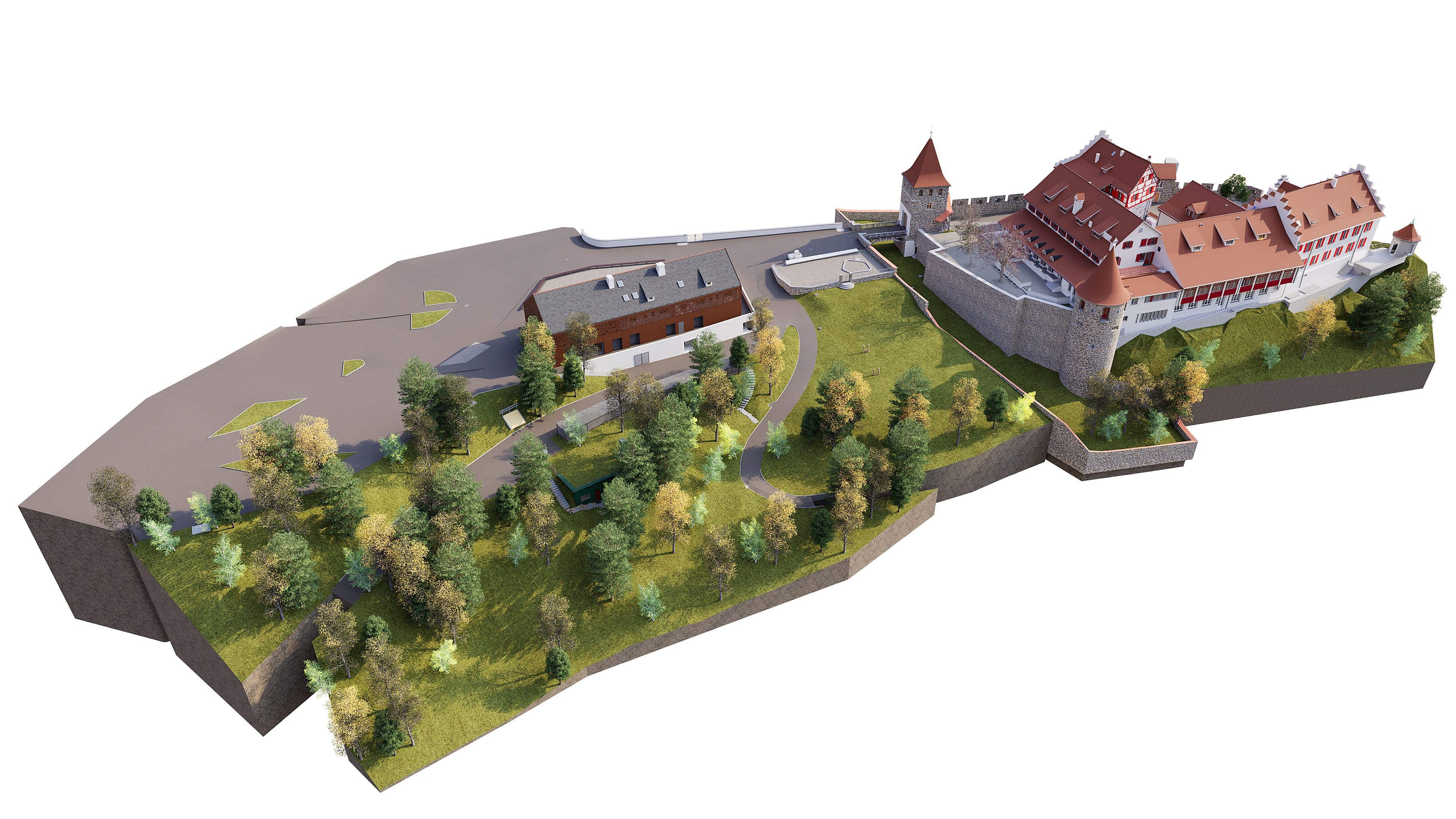

Il modello digitale risultante serve anche come base per i progetti di restauro, come documentazione di costruzione per l'autorità del monumento, come base per i futuri processi BIM - espandibili con dati sui materiali, informazioni sulle condizioni e attributi COBie - e come gemello digitale per la comunicazione, la pianificazione e l'archiviazione.

Conclusioni: La tecnologia moderna al servizio della storia
Il rilievo del monumento Schloss Laufen am Rheinfall è un ottimo esempio di come la moderna tecnologia di rilievo e i processi BIM possano preservare la sostanza storica per le generazioni future. In un edificio ricco di storia da oltre dodici secoli, la documentazione digitale crea un ponte tra il passato e il futuro.

Per il nostro team, questo progetto non è stato solo tecnicamente impegnativo, ma anche significativo in modo particolare: l'opportunità di essere coinvolti in uno dei monumenti culturali più famosi della Svizzera settentrionale e di contribuire alla sua conservazione con il nostro lavoro è un compito che va ben oltre la tecnica.
