Quando ogni millimetro conta: La scansione laser 3D nel centro tecnologico di Sihlcity

I locali tecnici sono l'invisibile dietro il visibile. Nell'area di Sihlcity, uno dei più grandi centri di intrattenimento urbano della Svizzera con circa 100.000 m² di spazio utilizzabile, un centro tecnico cresciuto fornisce ogni giorno energia, calore e sicurezza operativa a oltre 20.000 visitatori.

La sfida: non c'è spazio per gli errori
Locali tecnologici industriali come questi crescono nel corso di decenni. Vengono aggiunte linee, sostituite macchine, ampliati sistemi - raramente documentati, difficilmente coordinati. Il risultato è un labirinto tridimensionale di tubi, valvole, cavi e macchine che, nella migliore delle ipotesi, è mappato in modo incompleto sulle planimetrie. Per una conversione pianificata, ciò significa che senza dati precisi sullo stato di avanzamento, qualsiasi pianificazione è un volo alla cieca. Le collisioni vengono scoperte solo in cantiere e in queste situazioni non sono rari gli aumenti dei costi del 15-30%.

Scan-to-BIM durante il funzionamentoVDE

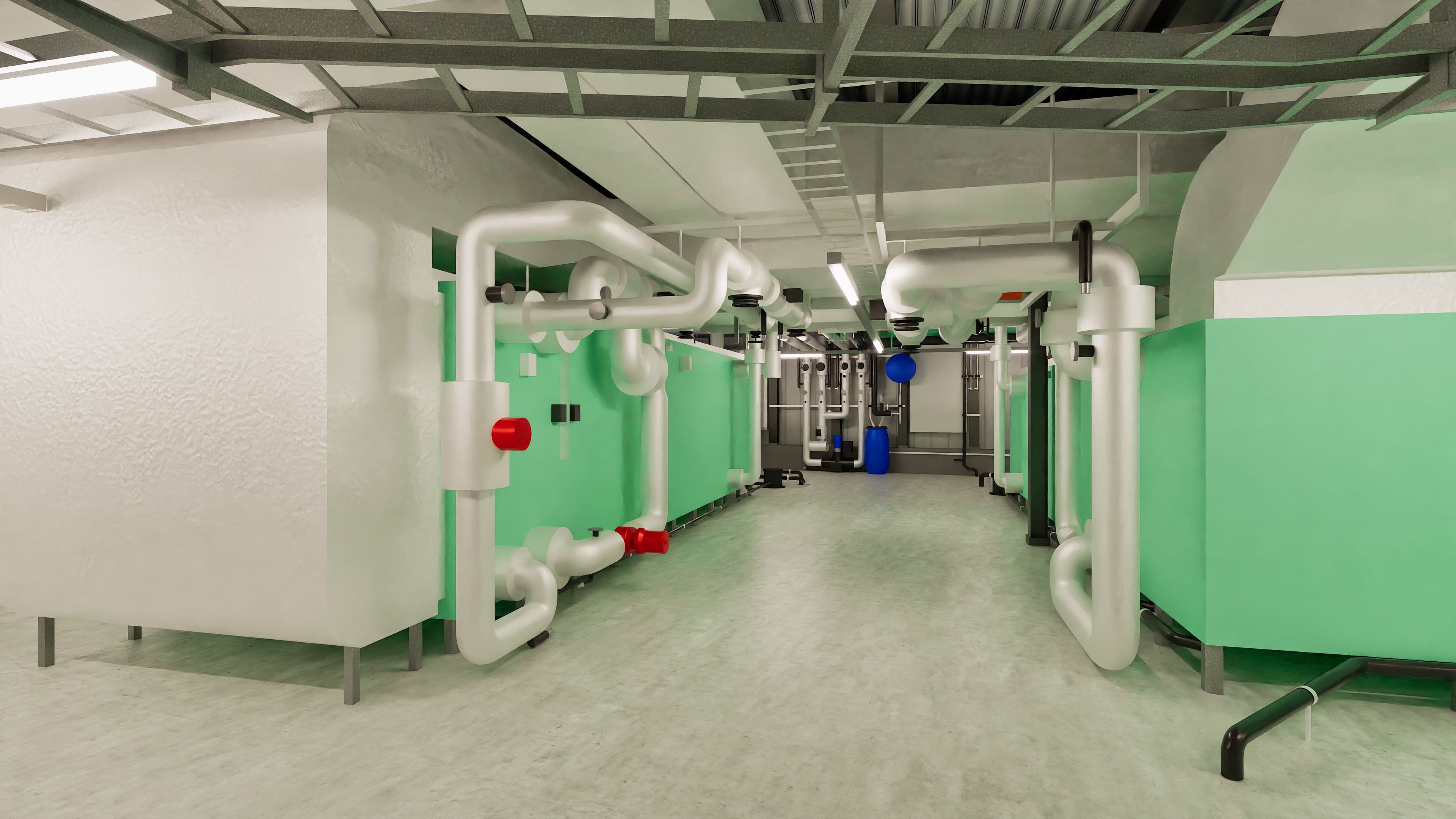

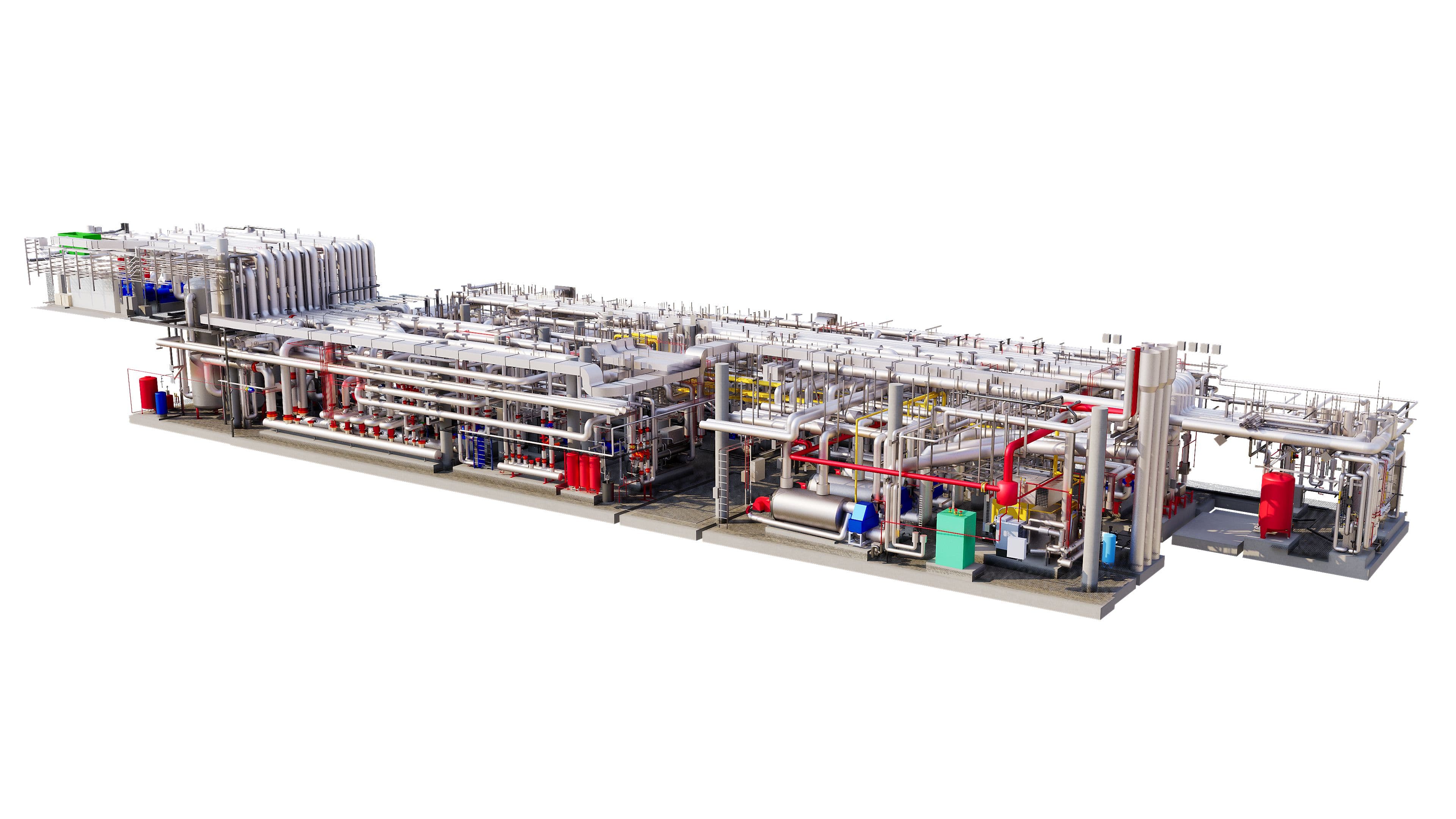

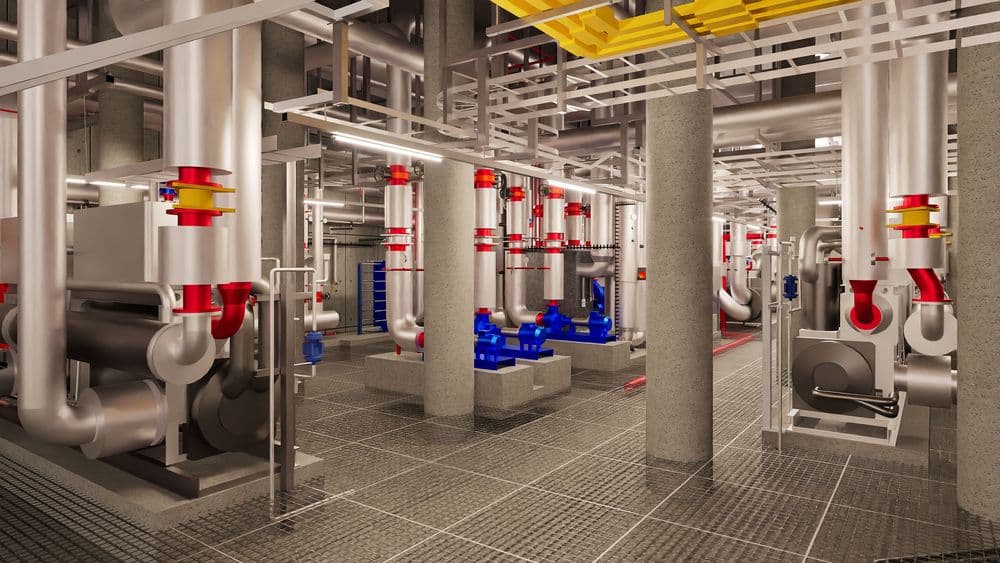

ha registrato l'intero centro tecnico utilizzando la scansione laser 3D, senza contatto e durante il funzionamento. I moderni scanner laser acquisiscono fino a 2 milioni di punti di misura al secondo e forniscono una nuvola di punti delle condizioni reali con una precisione millimetrica. Questi dati sono stati utilizzati per creare un modello 3D completo in ArchiCAD a livello VDE premium: architettura, servizi tecnici dell'edificio, macchine e impianti - tutto registrato, tutto modellato. Il team di progettazione ha ricevuto anche un visualizzatore di foto a 360° per un'ispezione visiva dell'intera struttura.

Valore aggiunto: controllo delle collisioni prima del primo taglioIl
risultato è stato una base digitale senza soluzione di continuità: ogni linea, ogni macchina, ogni collo di bottiglia documentato. Le collisioni sono state identificate e risolte già nel modello, non in cantiere. Gli studi dimostrano che la pianificazione basata sul BIM nella costruzione di impianti può ridurre i costi supplementari fino al 40%. Nel caso di Sihlcity, il team di progettazione è stato in grado di pianificare in modo sicuro e coordinato prima di girare la prima vite.

ConclusioniLatecnologiaindustriale
è complessa, ma la base di pianificazione non deve esserlo. Dati precisi in 3D non sono un lusso, ma la base per conversioni sicure ed efficienti dal punto di vista dei costi.

"Avete un impianto industriale o un centro tecnico complesso che deve essere misurato? Saremo lieti di consigliarvi senza impegno".
