2D Pläne

Fallstudie: Museum Lindwurm, Stein am Rhein

Ausgangslage
Teile des Museum Lindwurm reichen bis ins 13. Jahrhundert zurück. Jahrhundertelang wurde gebaut, angepasst, umgebaut – Räume wechselten ihre Funktion, Strukturen wurden ergänzt, Details überlagert. Alte Pläne waren unvollständig, widersprüchlich oder existierten gar nicht mehr. Für die zukünftige Instandsetzung und Weiterentwicklung des denkmalgeschützten Gebäudes fehlte eine verlässliche Bestandsgrundlage.

Lösung
VDE erfasste das gesamte Gebäude mittels Laserscanning präzise – innen und aussen. Daraus wurden saubere, nachvollziehbare 2D-Pläne abgeleitet: Grundrisse, Schnitte und Fassaden, die den Bestand so zeigen wie er tatsächlich ist – inklusive aller Eigenheiten und Unregelmässigkeiten historischer Bausubstanz.

Ergebnis
Keine Interpretation, kein Idealzustand – sondern eine ehrliche Bestandsaufnahme als belastbare Grundlage für Denkmalpflege, Sanierung und bauliche Weiterentwicklung. Ergänzt durch einen kostenlosen 360°-Fotoviewer zur visuellen Dokumentation des Gebäudezustands.

«Gerade dort, wo Geschichte, Nutzung und Zukunft aufeinandertreffen, braucht es zuerst Klarheit über den Bestand.»

Bestandspläne aus Gebäudevermessung und Laserscanning

Auf Basis hochgenauer Laserscanning-Aufnahmen und Punktwolken erstellen wir verlässliche 2D-Bestandspläne.

Dazu gehören unter anderem:

• 2D Grundrisse
• 2D Schnitte

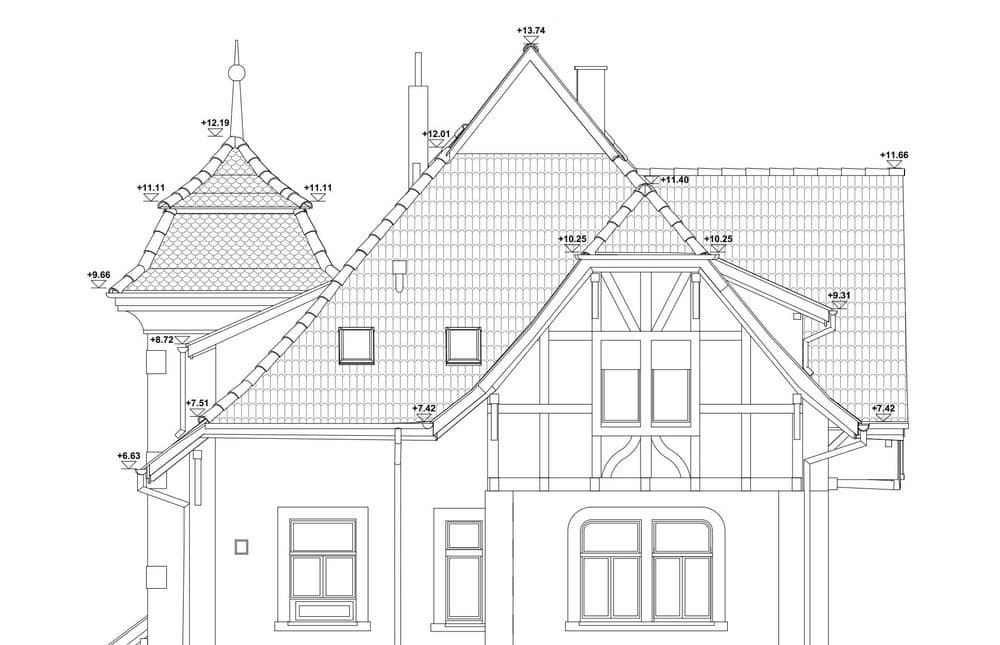

• 2D Fassadenansichten

Die Pläne bilden den tatsächlichen Gebäudebestand präzise ab und eignen sich besonders für Umbauten, Sanierungen und Bestandsdokumentationen.

Verlässliche CAD-Grundlage für die Planung

Präzise 2D-CAD-Pläne bieten Architektinnen, Planern und Bauherren eine solide Grundlage für eine effiziente Weiterplanung.

Typische Einsatzbereiche sind:

• Umbau- und Sanierungsprojekte
• Projektstudien und Vorprojekte
• Ausführungsplanung im Bestand
• Weiterentwicklung bestehender Gebäude

Durch klar strukturierte CAD-Pläne können Planungen direkt weitergeführt werden.

Der tatsächliche Bestand als Grundlage

Unsere 2D-Pläne basieren auf einer professionellen Gebäudevermessung vor Ort.

Durch Laserscanning und Punktwolken wird der reale Zustand eines Gebäudes präzise erfasst. Dadurch entstehen Pläne, die den tatsächlichen Bestand zuverlässig abbilden.

Vorteile von 2D-Plänen aus Laserscanning:

• Hohe geometrische Genauigkeit
• Realitätsgetreue Bestandsabbildung
• Verlässliche Planungsgrundlage
• Weniger Planungsrisiken
• Direkte CAD-Weiterverarbeitung

2D-Bestandspläne aus Laserscanning schaffen eine präzise und verlässliche Grundlage für Planung im Bestand.

Grundlage für Machbarkeitsstudien und Bauprojekte

Exakte 2D-Bestandspläne schaffen eine belastbare Basis für viele Projektphasen.

Sie werden unter anderem genutzt für:

• Machbarkeitsstudien
• Ausschreibungen
• Baueingaben
• Ausführungsplanung

Eine präzise Bestandsaufnahme sorgt dafür, dass Planungsentscheidungen auf verlässlichen Grundlagen getroffen werden können.

Häufige Fragen zu 2D-Bestandsplänen

Welche Pläne können erstellt werden?
Je nach Projekt erstellen wir Grundrisse, Schnitte und Fassadenansichten auf Basis der aktuellen Gebäudevermessung.

In welchen Formaten werden die Bestandspläne geliefert?
Die Bestandspläne können je nach Projekt als DWG, DXF oder PDF sowie direkt in ArchiCAD, Revit, Allplan oder Vectorworks geliefert werden. So können die Daten im gewünschten CAD-System unmittelbar weiterverwendet werden.

Wann sind 2D-Bestandspläne sinnvoller als ein 3D-Modell?
Wenn für ein Projekt hauptsächlich Grundrisse, Schnitte oder Fassaden benötigt werden und keine umfangreiche dreidimensionale Weiterbearbeitung vorgesehen ist, können 2D-Bestandspläne eine effiziente Lösung sein.
