3D CAD Modelle

Fallstudie: Umbau im Seefeld, Zürich

Ausgangslage
Ein anspruchsvolles Umbauprojekt im Zürcher Seefeld – klassischer Altbaubestand mit fragmentierten, teilweise veralteten Planunterlagen. Die grösste Unsicherheit: Geschosshöhen, Deckenaufbauten, Durchbrüche und Anschlussdetails stimmten in den vorhandenen Plänen nicht mit der Realität überein.

Lösung
VDE erfasste das Gebäude direkt vor Ort mittels 3D-Laserscanning und lieferte ein präzises Bestandsmodell, das von der Architektin nicht nur als Referenz, sondern als aktives Arbeitsmodell eingesetzt wurde – für Varianten, Schnitte und Detailanschlüsse. Flächenlisten nach SIA 416 liessen sich direkt und automatisiert aus dem Modell generieren.

Ergebnis
Kollisionen, Höhenprobleme und räumliche Abhängigkeiten waren früh erkennbar. Entscheidungen wurden schneller und fundierter getroffen – weniger Rückfragen, weniger Korrekturschleifen, keine Überraschungen auf der Baustelle.

«Lieber ein zu genaues Bestandsmodell als ungenaue oder fehlende Informationen – so konnten Abweichungen früh erkannt und planerisch sauber gelöst werden.»

Was ist ein 3D-CAD-Modell

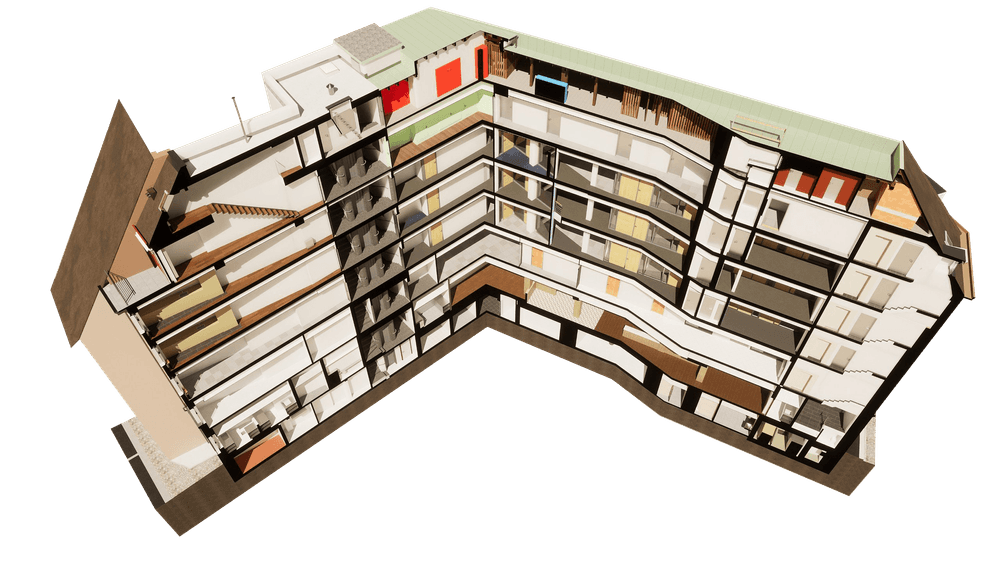

Ein 3D-CAD-Modell übersetzt die erfasste Punktwolke in eine saubere, nutzbare Gebäudegeometrie innerhalb Ihrer CAD-Umgebung. Wände, Decken, Öffnungen, Treppen und Dachgeometrien werden modelliert und als native CAD-Datei geliefert – bereit zur Weiterbearbeitung in ArchiCAD, Revit, Allplan oder Vectorworks. Kein Umweg, kein Datenverlust.

So entsteht Ihr CAD-Modell

Laserscanning des Gebäudes
Das Gebäude wird mit 3D-Laserscannern aufgenommen. Die georeferenzierte Punktwolke bildet die Basis für die Modellierung – millimetergenau, lückenlos, bereit zur Verarbeitung.

Verformungsgerechte Modellierung
Bestehende Gebäude sind selten perfekt gerade. Schiefe Wände, Durchbiegungen, unregelmässige Geometrien werden im Modell realitätsgetreu abgebildet – nicht idealisiert. Das ist entscheidend für eine masshaltige Umbauplanung.

Modellierung in Ihrer CAD-Software
Das Modell wird direkt in ArchiCAD, Revit, Allplan oder Vectorworks erstellt – als natives Dateiformat, das ohne Konvertierung in Ihrem Workflow nutzbar ist. Detailgrad und Modellstruktur werden auf die Projektanforderungen abgestimmt.

Flexible Planableitung
Aus dem 3D-Modell lassen sich jederzeit Grundrisse, Schnitte, Fassaden und Ansichten ableiten. Pläne werden direkt aus dem Modell generiert – konsistent, aktualisierbar, massstabsgetreu.

Was das CAD-Modell leistet

Räumliche Planungsgrundlage
Das Modell bildet den Bestand dreidimensional ab – mit allen Höhen, Abstufungen und Geometrien. Planungen erfolgen direkt im Raum, nicht mehr nur auf Basis unvollständiger 2D-Pläne.

Direkte Weiterverarbeitung
Kein Exportaufwand, kein Formatproblem: Das Modell ist in Ihrer CAD-Software einsatzbereit. Ihr Planungsteam kann sofort weiterarbeiten.

Kosten-Nutzen-optimiert
Dank der auf Ihr Bauvorhaben und das Gebäude abgestimmten VDE Zeichnungsstandards entsteht eine präzise, praxisnahe Planungsgrundlage.

Typische Anwendungen

• Umbauten und Sanierungen
• Machbarkeitsstudien und Vorstudien
• Gebäudedokumentation und Bestandsanalysen
• Aufstockungen und Erweiterungen
• Wettbewerbseingaben und Planungsvorbereitung
• Historische Gebäude und Denkmalpflege
• Grundlage für Ausführungsplanung im Bestand

Für wen eignet sich in 3D-CAD-Modell

3D-CAD-Modelle eignen sich für alle, die eine geometrisch präzise Bestandsgrundlage in ihrer CAD-Software brauchen:

• Architektur- und Planungsbüros
• Generalunternehmer
• Denkmalpflege & Restaurierung
• Bauherren ohne BIM-Anforderung
• Immobilieneigentümer

VDE und 3D-CAD

VDE erstellt seit über fünfzehn Jahren 3D-CAD-Modelle aus Laserscanning-Daten. Unsere Modelle werden in ArchiCAD, Revit, Allplan und Vectorworks geliefert – direkt nutzbar, präzise modelliert, auf Ihre Planungsumgebung abgestimmt.
